Нужна эл.схема SRS П4

Сообщение AK » 26 мар 2012, 07:58

Всем привет! Нужна эл.схема SRS П4 - нужно посмотреть как подушка подключается. Спасибо.


С уважением, Александр.
Челенджер 6G74 GDI, 97г.в., защита Шериф, демпфер Rancho, подвеска ОМЕ, лифт 6 см, силовые пороги зад. бампер от МШУ, Al багажник от DREV, СБ от Кабана, BFG Mud/T 305/70 R16
Паджеро 4 3,2 08 г.в. ждёт апгрейд

Аватара пользователя
SNOOPER
Модератор
Сообщения: 46487
Зарегистрирован: 11 дек 2004, 19:49
Двигатель:: 4D56
Мой автомобиль(и):: NewMPS
Откуда: 78
Откуда: Spb
Благодарил (а): 725 раз
Поблагодарили: 2964 раза

Re: Нужна эл.схема SRS П4

Сообщение SNOOPER » 26 мар 2012, 08:16

Какая подушка?

Аватара пользователя
megranny
Сообщения: 6152
Зарегистрирован: 18 июл 2011, 00:22
Двигатель:: дизель 4M41
Мой автомобиль(и):: Subaru Forester III(S12),MP IV-3,2 Di-D Ultimate
Откуда: ЦФО,76
Благодарил (а): 16 раз
Поблагодарили: 77 раз

Re: Нужна эл.схема SRS П4

Сообщение megranny » 26 мар 2012, 08:42

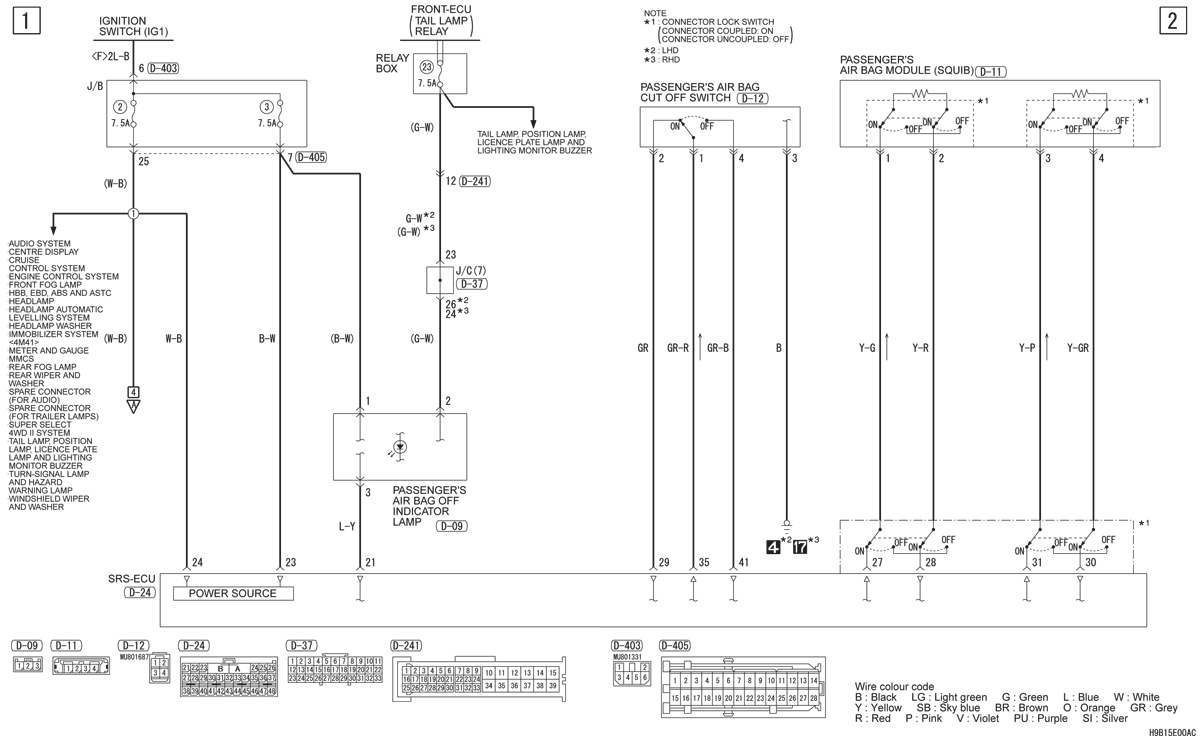

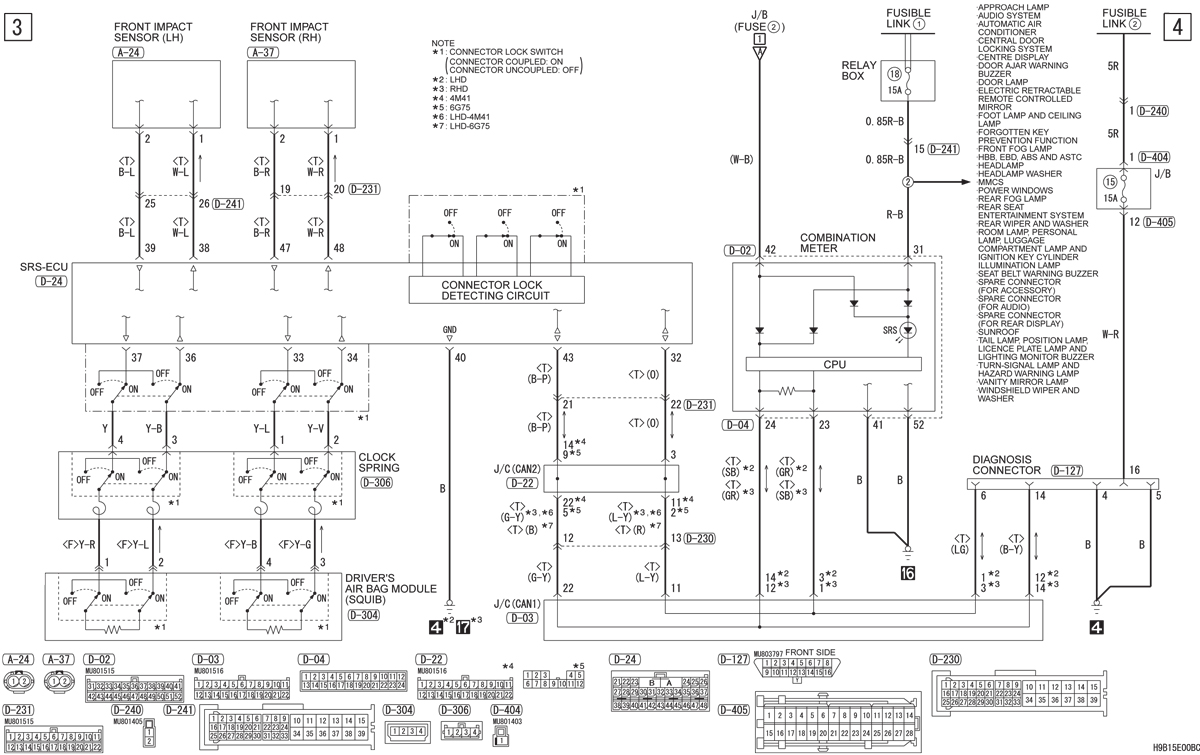

Посмотри здесь
I made in Japan

Аватара пользователя
AK
Сообщения: 1446
Зарегистрирован: 22 мар 2007, 11:08
Двигатель:: 6G74 GDI
Мой автомобиль(и):: Митцубиси Челенджер
Откуда: москва
Благодарил (а): 17 раз
Поблагодарили: 25 раз

Re: Нужна эл.схема SRS П4

Сообщение AK » 26 мар 2012, 09:38

Спасибо. То что нужно. P.s. нужна была схема подушки в рулевом колесе.
С уважением, Александр.
Челенджер 6G74 GDI, 97г.в., защита Шериф, демпфер Rancho, подвеска ОМЕ, лифт 6 см, силовые пороги зад. бампер от МШУ, Al багажник от DREV, СБ от Кабана, BFG Mud/T 305/70 R16
Паджеро 4 3,2 08 г.в. ждёт апгрейд
