Вот фото. батарейка села и не всё успел сделать. дофотаю - доложу..
Комментарии после. времени нет писать
Механическая лебёдка Паджеро
Модераторы: Romik, Анубис, Romik, Анубис
-
Alessandro
- Сообщения: 3805
- Зарегистрирован: 14 ноя 2009, 14:41
- Двигатель:: 4G54
- Мой автомобиль(и):: Pajero ll
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 25 раз
Re: Механическая лебёдка Паджеро
- Вложения
-
- Шестерня паразитная на 26 зубов. остатки прокладки 0,3мм.
-
-

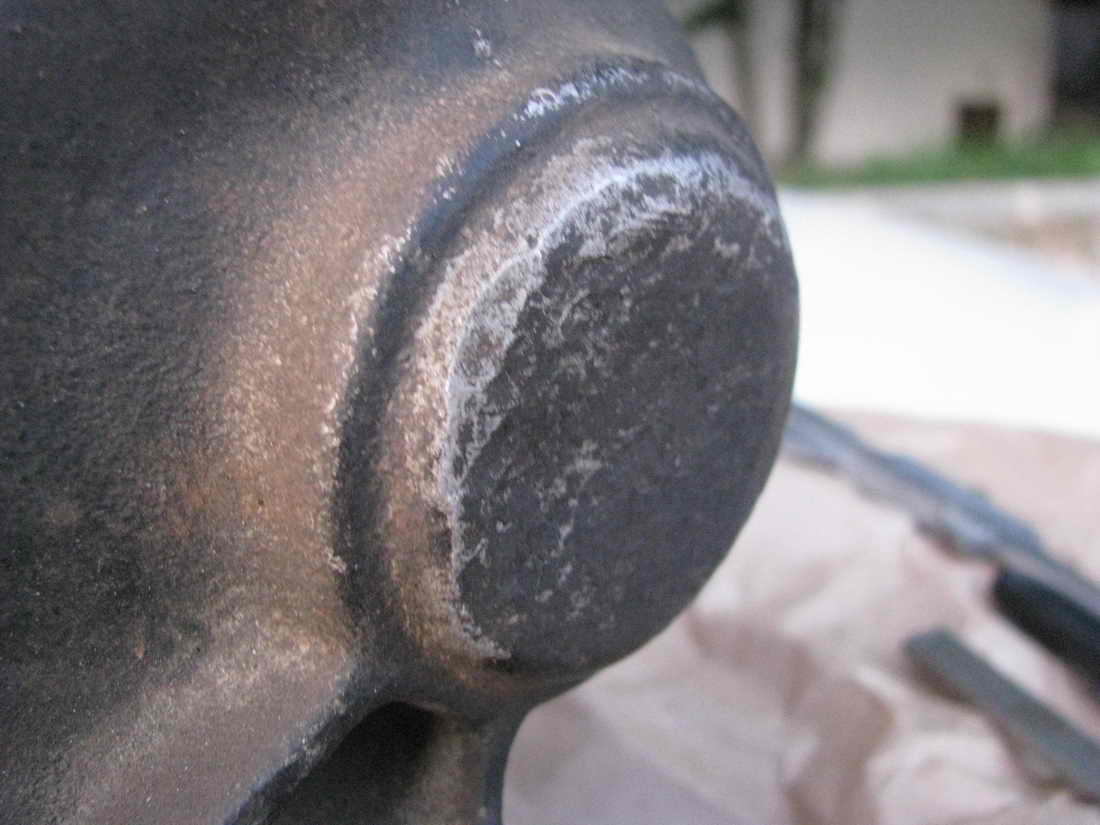

- На этом фото видно, что кто-то когда-то стучал молотком по этому месту. там внутри конец выходного вала опирается на подшипник. Зачем стучали? не знаю, догадываюсь чтобы снять КОМ(стронуть) с раздатки. Но стучание не прошло даром, после разборки с внутренней стороны корпуса в этом месте обнаружил трещины. Вроде пока не сквозные, но всё равно неприятно. не знаю, влияет ли это дело как-то на посадку вала внутри корпуса. Надеюсь что нет
-
-
-
-
-

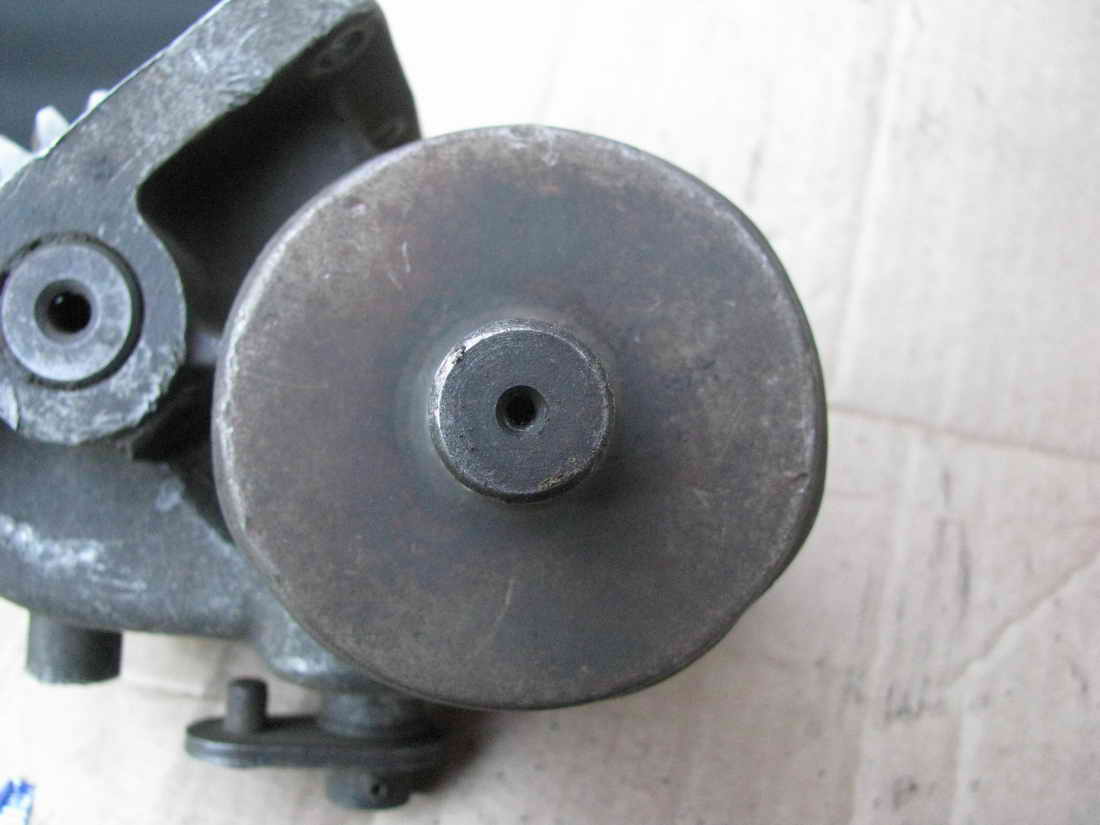

- Этот стальной пыльник призван и закрывает сальник выходного вала КОМа. С него и начал разборку. Помоему сделан он по дурацки. т.е. один раз запрессованный на вал конечно дело своё делает, но вот если возникла необходимость его снять то всё, гнётся и деформируется. не нашёл способа как его снять без повреждения. Снимал съёмником. Железка тонкая потому изогнулся. кое как поправил молотком но уже не то. Как думаю железка меняется на новую всякий раз когда перебирается КОМ. Новой нету, буду ставить эту или закажу/изготовлю новую.
-

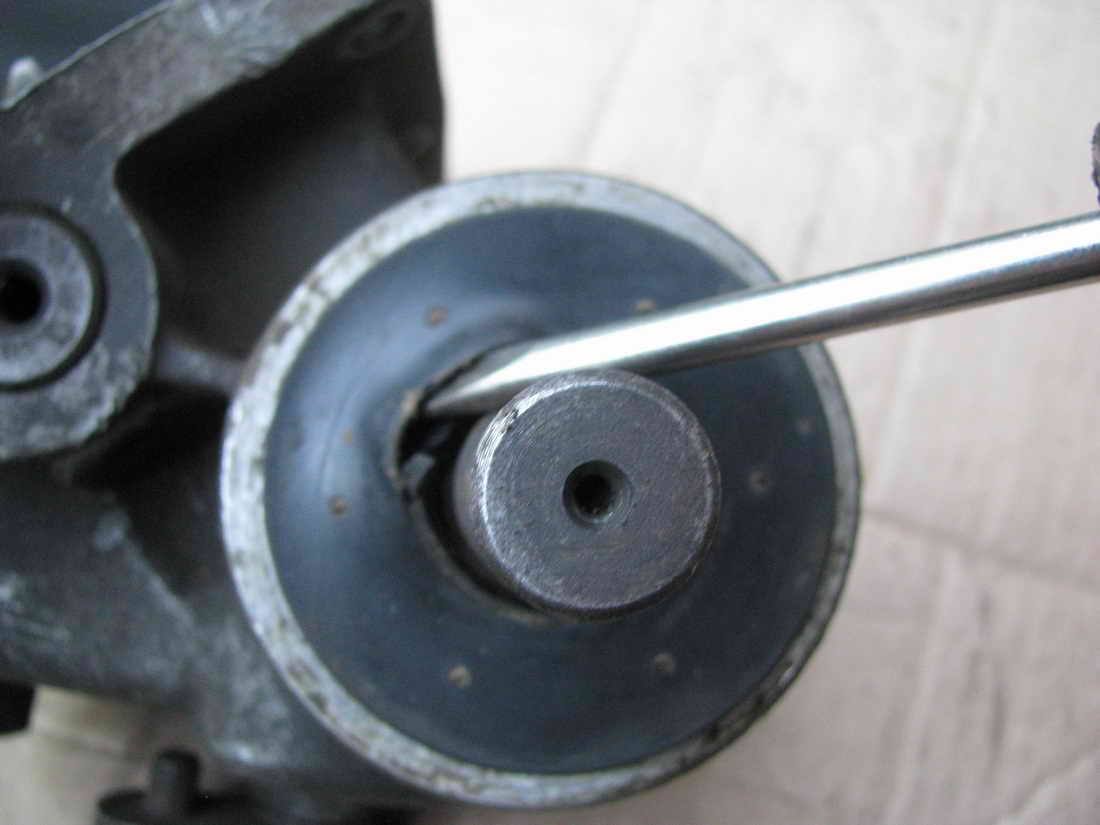

- Стараемся аккуратно вывернуть сальник, чтобы не повредить отвёрткой поверхность вала по поторому трётся воротник сальника. Лучше использовать крючок из стальной проволоки, но его у меня не было под рукой, потому воспользовался отвёрткой.
Последний раз редактировалось Alessandro 26 июл 2011, 12:40, всего редактировалось 2 раза.
P2., V32VNDLW, 4G54 2600сс, V5M21(4875) - механика, part time. Арапский прынц 1996г рождения, колор белий :)
-
Alessandro
- Сообщения: 3805
- Зарегистрирован: 14 ноя 2009, 14:41
- Двигатель:: 4G54
- Мой автомобиль(и):: Pajero ll
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 25 раз
Re: Механическая лебёдка Паджеро
Ещё фото
- Вложения
-
- Он же. Размер или каталожный номер? 25 62 11
-
- Выковырянный сальник. Фирма наверное указана KOYO-CR
-
- Вал ещё на месте. Вся сборка фиксируется стопорным кольцом. Чтобы до него добраться нужно снять стальной пыльник, потом сальник и уже потом видим то что на фото.
-
- Снимаем стопорное кольцо с помощью специальных клещей. Эти что на фото барахло. минут 5 пытался ими этот колько выудить но оно постоянно срывалось и вставало на место. пришлось помогать отвёрткой. Лучше иметь хорошие клещи.
-
- Вал вытаскиваем удерживая его одной рукой за выступающий конец, а второй рукой стучим аккуратно деревянной киянкой по торцу отверстия корпуса. Деревянной киянкой понятнопочему: корпус алюминиевый и стальным молотком и даже из цветмета края легко можно испортить-завальцевать. вышел вал потихоньку, но хорошо. Выходит вместе с подшипниками.
-
- Вал в сборе, только что после выпрессовки из корпуса
-
- А вот и трещины, которые образовались от ударов молотком снаружи по корпусу в этом месте. Опять грязь.
-
- Кулиса двигающая зубчатую муфту по валу и разобщающая с её помощью вал с паразитной шестерней. Внутри видна грязь, комки
-
- Потроха КОМа. Передний подшипник 6305, задний 6204. Оба фирмы NSK. Передний большой снимал съёмником. Пошёл туго. Задний посадка плотная но снял с вала рукой.
-
- Выколоткой подходящего диаметра выбиваем штифт фиксирующий рычажок привода кулисы зубчатой муфты включения КОМа.
Я может что не так называю. Х.з. как всё это называется, на ходу придумываю. :)
Последний раз редактировалось Alessandro 26 июл 2011, 13:00, всего редактировалось 1 раз.
P2., V32VNDLW, 4G54 2600сс, V5M21(4875) - механика, part time. Арапский прынц 1996г рождения, колор белий :)
-
Alessandro
- Сообщения: 3805
- Зарегистрирован: 14 ноя 2009, 14:41
- Двигатель:: 4G54
- Мой автомобиль(и):: Pajero ll
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 25 раз
Re: Механическая лебёдка Паджеро
Ещё фото.
Почему фото задом наперёд загружаются? ТО что нужно сначала и потом по порядку, всё наоборот. блин, помрёшь подгонять текст к фото.
Почему фото задом наперёд загружаются? ТО что нужно сначала и потом по порядку, всё наоборот. блин, помрёшь подгонять текст к фото.
- Вложения
-
- Рычажок включения КОМа после выпрессовки фиксирующего штифта снимается легко с помощью всё того же съёмника.
-
- Выпрессованный с места рычажок включения КОМ. После этого кулиса вытаскивается изнутри корпуса КОМа. Перед этим нужно конечно изъять из корпуса вал со всей чепухой.
-
- Кулиса двигающая зубчатую муфту внутри корпуса. Можно на ней увидеть уплотняющее резиновое кольцо которое не даёт маслу сочиться наружу КОМа. С виду хорошее, потому менять не буду.
-

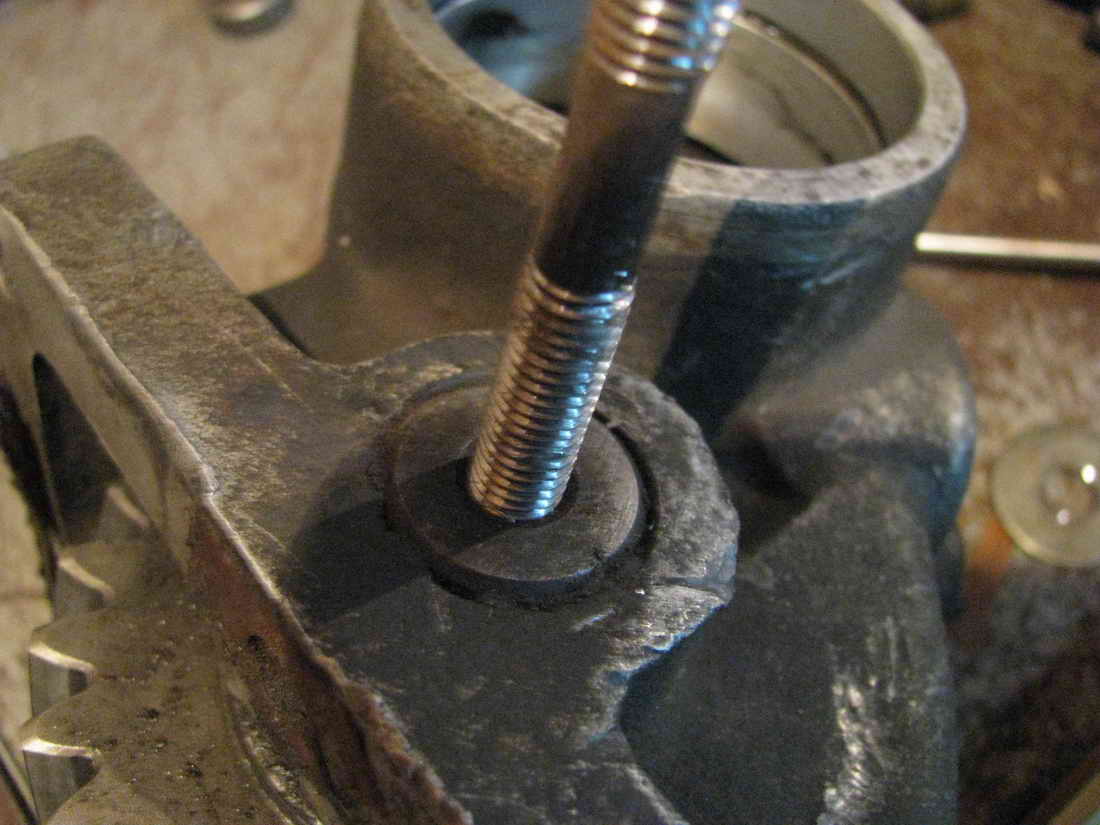

- Для выпрессовки оси паразитной шестерни нужна шпилька М8 достаточной длины. взял примерно 100мм(была под рукой). Шпильку вкручиваем в торец оси. Резьбу оси лучше почистить(я прогнал метчиком) и потом шпилька вворачивается легко.
-
- На шпильку одеваем кусок стальной или юлюминиевой трубки внутренний диаметр которой больше выпрессовываемой оси(чтобы при выпрессовке ось входила вовнутрь трубки). Сверху нанизываем шайбу перекрывающую диаметр трубки(чтобы не проваливалась внутрь), накручиваем гайку на шпильку и выбрав слабину ключом продолжаем её навинчивать. Ось стронется и станет выходить из отверстия.
-
- В отсутствие трубки подходящего размера начал выпрессовывать с помощью торцовой головки. после на последнем этапе, когда ось вышла на определённую длину, нашёл огрызок алюминиевой трубки и вытащил осьокончательно. Лучше иметь конечно съёмник для подобных вещей, но можно обойтись и тем что под рукой.
-
- Начало выпресовки оси паразитной шестерни.
P2., V32VNDLW, 4G54 2600сс, V5M21(4875) - механика, part time. Арапский прынц 1996г рождения, колор белий :)
-
Жипер
- Сообщения: 22073
- Зарегистрирован: 02 дек 2005, 06:06
- Двигатель:: 4d56, 4m40, 5vz
- Мой автомобиль(и):: П2 - 3 штуки
- Откуда: Приморье
- Откуда: Владивосток
- Благодарил (а): 39 раз
- Поблагодарили: 497 раз
Re: Механическая лебёдка Паджеро
Я ш напесал - ищи расейские сальники по образцу.Alessandro писал(а):ПоУсё дорого, везуть долго. посему колхоз из мозга + русская кувалда приветствуютсяЧто русскому жиперу хорошо, то ипонскому анженеру смерть
На мицу из Экзиста скорей всего придет отказ (как у мну).
У меня щаз стоят все расейские сальники в лебеде.
Джипер , это утонченная творческая личность , а уж потом небритая пьяная сволочь.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
-
Alessandro
- Сообщения: 3805
- Зарегистрирован: 14 ноя 2009, 14:41
- Двигатель:: 4G54
- Мой автомобиль(и):: Pajero ll
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 25 раз
Re: Механическая лебёдка Паджеро
Спасибо. это я отвечал товарищам по счастью(владельцам мехлебёдок)
Сябе таки поисчу аналог мож евпропейский. наши наверное быстро дубеют.
Юрий, а что вот с пыльником который стальной(что сальник на КОМе закрывает), как из ситуации выходишь? снимая намял я его изрядно. имхо криво встанет.
Подшипники нашёл, пара койо около 900р. сальник тоже рублей 400-500. ну ещё вот игольчатые подобрать. короче долларов в 100 переборка встанет. фих с ним, лишь ба в раздатку встал. времени нет проверить. на выходные может прикину
Сябе таки поисчу аналог мож евпропейский. наши наверное быстро дубеют.Юрий, а что вот с пыльником который стальной(что сальник на КОМе закрывает), как из ситуации выходишь? снимая намял я его изрядно. имхо криво встанет.
Подшипники нашёл, пара койо около 900р. сальник тоже рублей 400-500. ну ещё вот игольчатые подобрать. короче долларов в 100 переборка встанет. фих с ним, лишь ба в раздатку встал. времени нет проверить. на выходные может прикину
P2., V32VNDLW, 4G54 2600сс, V5M21(4875) - механика, part time. Арапский прынц 1996г рождения, колор белий :)
-
pinkerton
- Сообщения: 1015
- Зарегистрирован: 09 сен 2009, 21:11
- Двигатель:: 4М40, 4М40
- Мой автомобиль(и):: Pajero рестайл 4М40, БФГ АТ 33",коротыш на лапах, Bogger 38x15 R15
- Откуда: Минск
- Откуда: 4х4.by, Минск
- Благодарил (а): 9 раз
- Поблагодарили: 6 раз
Re: Механическая лебёдка Паджеро
Жипер, а я почему то думал что у вас П2....
Сарказм - это естественная защитная реакция психики против тупизны окружающих.
https://www.drive2.ru/r/mitsubishi/953723/
https://www.drive2.ru/r/mitsubishi/953723/
-
Жипер
- Сообщения: 22073
- Зарегистрирован: 02 дек 2005, 06:06
- Двигатель:: 4d56, 4m40, 5vz
- Мой автомобиль(и):: П2 - 3 штуки
- Откуда: Приморье
- Откуда: Владивосток
- Благодарил (а): 39 раз
- Поблагодарили: 497 раз
Re: Механическая лебёдка Паджеро
У меня два Пыжика.pinkerton писал(а):Жипер, а я почему то думал что у вас П2....
Джипер , это утонченная творческая личность , а уж потом небритая пьяная сволочь.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
-
Жипер
- Сообщения: 22073
- Зарегистрирован: 02 дек 2005, 06:06
- Двигатель:: 4d56, 4m40, 5vz
- Мой автомобиль(и):: П2 - 3 штуки
- Откуда: Приморье
- Откуда: Владивосток
- Благодарил (а): 39 раз
- Поблагодарили: 497 раз
Re: Механическая лебёдка Паджеро
У меня его уже нет - потерялси.Alessandro писал(а):Юрий, а что вот с пыльником который стальной(что сальник на КОМе закрывает), как из ситуации выходишь? снимая намял я его изрядно. имхо криво встанет.
Сальник открыт 2-й год - пока живой.
Джипер , это утонченная творческая личность , а уж потом небритая пьяная сволочь.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
-
pinkerton
- Сообщения: 1015
- Зарегистрирован: 09 сен 2009, 21:11
- Двигатель:: 4М40, 4М40
- Мой автомобиль(и):: Pajero рестайл 4М40, БФГ АТ 33",коротыш на лапах, Bogger 38x15 R15
- Откуда: Минск
- Откуда: 4х4.by, Минск
- Благодарил (а): 9 раз
- Поблагодарили: 6 раз
Re: Механическая лебёдка Паджеро
Тогда понятно.Жипер писал(а):У меня два Пыжика.pinkerton писал(а):Жипер, а я почему то думал что у вас П2....
Сарказм - это естественная защитная реакция психики против тупизны окружающих.
https://www.drive2.ru/r/mitsubishi/953723/
https://www.drive2.ru/r/mitsubishi/953723/
-
Alessandro
- Сообщения: 3805
- Зарегистрирован: 14 ноя 2009, 14:41
- Двигатель:: 4G54
- Мой автомобиль(и):: Pajero ll
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 25 раз
Re: Механическая лебёдка Паджеро
Во блин. Перебрал КОМ а в имеющуюся в запасе раздатку не встаёт. Вернее по окошку в самый раз, а модуль зуба не тот. На КОМе шестерня паразитная 87мм и 26 зубов, значит модуль порядка 3,5. А на раздатке ответная шестерня если правильно измерил шаг - то 4.45. Мог в измерениях ошибиться потому если что мои цифры не попадут в стандартные цифры. В общем на моём КОМе шаг 11мм, а на раздатке 14мм. Но пока не буду торопиться расставаться с КОМом. может на раздатке что на авто нужная шестрня стоит! Нуна проверить.
Ага. посмотрел по нашему ГОСТу и получается что тот модуль колеса что уменя дисительна 3,5, а следующий я почти угадал - 4,5. Оба второго ряда. Что там по ISO не знаю. пыталсо седня понять но латинские буквы не осилил мля.
Ага. посмотрел по нашему ГОСТу и получается что тот модуль колеса что уменя дисительна 3,5, а следующий я почти угадал - 4,5. Оба второго ряда. Что там по ISO не знаю. пыталсо седня понять но латинские буквы не осилил мля.
Последний раз редактировалось Alessandro 14 окт 2011, 13:58, всего редактировалось 2 раза.
P2., V32VNDLW, 4G54 2600сс, V5M21(4875) - механика, part time. Арапский прынц 1996г рождения, колор белий :)
-
Жипер
- Сообщения: 22073
- Зарегистрирован: 02 дек 2005, 06:06
- Двигатель:: 4d56, 4m40, 5vz
- Мой автомобиль(и):: П2 - 3 штуки
- Откуда: Приморье
- Откуда: Владивосток
- Благодарил (а): 39 раз
- Поблагодарили: 497 раз
Re: Механическая лебёдка Паджеро
Вряд ли.Alessandro писал(а): может на раздатке что на авто нужная шестрня стоит!
Джипер , это утонченная творческая личность , а уж потом небритая пьяная сволочь.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
-
Alessandro
- Сообщения: 3805
- Зарегистрирован: 14 ноя 2009, 14:41
- Двигатель:: 4G54
- Мой автомобиль(и):: Pajero ll
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 25 раз
Re: Механическая лебёдка Паджеро
Тоже есть смутное подозрение, но(!) нуна проверитьЖипер писал(а):Вряд ли.Alessandro писал(а): может на раздатке что на авто нужная шестрня стоит!
Вот получил седня запчастюшки для КОМа, правда не все(заказывал ещё срезные штифты на лебёдку). Правильный сальник койо(с двумя рабочими кромками) и жестяной пыльник КОМа, закрывающий тот самый сальник. Хорошая штука эксист, но одно хреново: не могут они гарантировать любой заказ из каталога
Не дождался и при переборке поставил чешский сальник с одной кромкой и старый пыльник. Ну лана. Эти положу в кубышку покуда.
Должен сказать(тем кто не знает), что под КОМ идёт тонкая бумажная прокладка, а если просто крышка стоит, то под неё идёт толстоватая пробковая. Мораль: снимаем крышку, удаляем пробковую прокладку и ставим КОМ на тонкой калиброванной. Ну эт я так - пока мечтаю(про установку).
- Вложения
-
-
P2., V32VNDLW, 4G54 2600сс, V5M21(4875) - механика, part time. Арапский прынц 1996г рождения, колор белий :)
-
Жипер
- Сообщения: 22073
- Зарегистрирован: 02 дек 2005, 06:06
- Двигатель:: 4d56, 4m40, 5vz
- Мой автомобиль(и):: П2 - 3 штуки
- Откуда: Приморье
- Откуда: Владивосток
- Благодарил (а): 39 раз
- Поблагодарили: 497 раз
Re: Механическая лебёдка Паджеро
Всё прекрасно ставиться на герметик.Alessandro писал(а):[Должен сказать(тем кто не знает), что под КОМ идёт тонкая бумажная прокладка, а если просто крышка стоит, то под неё идёт толстоватая пробковая.
Джипер , это утонченная творческая личность , а уж потом небритая пьяная сволочь.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
ftsyuri1@mail.ru
8-908-44-69761. При звонке учитывайте разницу во времени. +7 часов к Москве
По запчастям стучитесь в воцап или телегу.
-
pinkerton
- Сообщения: 1015
- Зарегистрирован: 09 сен 2009, 21:11
- Двигатель:: 4М40, 4М40
- Мой автомобиль(и):: Pajero рестайл 4М40, БФГ АТ 33",коротыш на лапах, Bogger 38x15 R15
- Откуда: Минск
- Откуда: 4х4.by, Минск
- Благодарил (а): 9 раз
- Поблагодарили: 6 раз
Re: Механическая лебёдка Паджеро
Я же говорил что не встанет КОМ.
У нас в Бресте продают РК СС с КОМом за 15т.р.
У нас в Бресте продают РК СС с КОМом за 15т.р.
Сарказм - это естественная защитная реакция психики против тупизны окружающих.
https://www.drive2.ru/r/mitsubishi/953723/
https://www.drive2.ru/r/mitsubishi/953723/
-
Alessandro
- Сообщения: 3805
- Зарегистрирован: 14 ноя 2009, 14:41
- Двигатель:: 4G54
- Мой автомобиль(и):: Pajero ll
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 25 раз
Re: Механическая лебёдка Паджеро
У меня есть ещё один шанс. раздатка что на машине. ещё не примерял. а чо не берёте? не нужно? Кстати Харлей в приморье продаёт полный комплектю просит 35 но за 33 наверное отдаст
P2., V32VNDLW, 4G54 2600сс, V5M21(4875) - механика, part time. Арапский прынц 1996г рождения, колор белий :)
-
pinkerton
- Сообщения: 1015
- Зарегистрирован: 09 сен 2009, 21:11
- Двигатель:: 4М40, 4М40
- Мой автомобиль(и):: Pajero рестайл 4М40, БФГ АТ 33",коротыш на лапах, Bogger 38x15 R15
- Откуда: Минск
- Откуда: 4х4.by, Минск
- Благодарил (а): 9 раз
- Поблагодарили: 6 раз
Re: Механическая лебёдка Паджеро
Все равно не подойдет.
а зачем мне брать, у меня два КОМа от РК П1
Вам как вариант....
35-33 дорого однако.
а зачем мне брать, у меня два КОМа от РК П1
Вам как вариант....
35-33 дорого однако.
Сарказм - это естественная защитная реакция психики против тупизны окружающих.
https://www.drive2.ru/r/mitsubishi/953723/
https://www.drive2.ru/r/mitsubishi/953723/
-
Alessandro
- Сообщения: 3805
- Зарегистрирован: 14 ноя 2009, 14:41
- Двигатель:: 4G54
- Мой автомобиль(и):: Pajero ll
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 25 раз
Re: Механическая лебёдка Паджеро
на ваших комах одинаковые шестерёнки?сколько зубов? 26 как у меня? Продайте недорого 1
P2., V32VNDLW, 4G54 2600сс, V5M21(4875) - механика, part time. Арапский прынц 1996г рождения, колор белий :)
-
pinkerton
- Сообщения: 1015
- Зарегистрирован: 09 сен 2009, 21:11
- Двигатель:: 4М40, 4М40
- Мой автомобиль(и):: Pajero рестайл 4М40, БФГ АТ 33",коротыш на лапах, Bogger 38x15 R15
- Откуда: Минск
- Откуда: 4х4.by, Минск
- Благодарил (а): 9 раз
- Поблагодарили: 6 раз
Re: Механическая лебёдка Паджеро
У меня такой же КОМ как и у вас, от П1
Я уже где то писал, что поставил КПП вместе с РК от П1.и много еще чего пришлось поменять.
Так что вы мне свой КОМ можете продать)))
Я уже где то писал, что поставил КПП вместе с РК от П1.и много еще чего пришлось поменять.
Так что вы мне свой КОМ можете продать)))
Сарказм - это естественная защитная реакция психики против тупизны окружающих.
https://www.drive2.ru/r/mitsubishi/953723/
https://www.drive2.ru/r/mitsubishi/953723/
-
Alessandro
- Сообщения: 3805
- Зарегистрирован: 14 ноя 2009, 14:41
- Двигатель:: 4G54
- Мой автомобиль(и):: Pajero ll
- Откуда: Москва
- Благодарил (а): 2 раза
- Поблагодарили: 25 раз
Re: Механическая лебёдка Паджеро
Не. не могу продать, пока не решу вопрос с КОМом. А зачем Вам мой, у Вас же их ДВА? Солить будете?
Кстати, тот товарищ который у Вас КОМ с раздаткой продаёт вместе, у него что за КОМ, известно?
Кстати, тот товарищ который у Вас КОМ с раздаткой продаёт вместе, у него что за КОМ, известно?
P2., V32VNDLW, 4G54 2600сс, V5M21(4875) - механика, part time. Арапский прынц 1996г рождения, колор белий :)
-
pinkerton
- Сообщения: 1015
- Зарегистрирован: 09 сен 2009, 21:11
- Двигатель:: 4М40, 4М40
- Мой автомобиль(и):: Pajero рестайл 4М40, БФГ АТ 33",коротыш на лапах, Bogger 38x15 R15
- Откуда: Минск
- Откуда: 4х4.by, Минск
- Благодарил (а): 9 раз
- Поблагодарили: 6 раз
Re: Механическая лебёдка Паджеро
Они есть не просят, потихоньку что нибудь построю.
У того товарища я не знаю что за КОМ, пообщайтесь в личке.
он кулибин еще тот.
У того товарища я не знаю что за КОМ, пообщайтесь в личке.
он кулибин еще тот.
Сарказм - это естественная защитная реакция психики против тупизны окружающих.
https://www.drive2.ru/r/mitsubishi/953723/
https://www.drive2.ru/r/mitsubishi/953723/
