Ремонт моторчика печки, отчет (много букв, 2 фото)

[Симпсон]

Добрый день всем!
Начала у меня печка хандрить: то включается, то нет. Да и скорость движка стала явно плохая, т.к. раньше спокойно ездил с регулятором в положении "среднее", а теперь и максимальной скорости не хватало.
По признакам решил, что это моторчик печки, а не всякие контакты-релюхи.
Позвонил на разборку - сказали 2-2,5 т.р. за моторчик.
Поэтому решил разобрать - хуже то не будет, на бабки уже попал, если что. Как его снять - вопросов нет, писать не буду.
Еще прошу прощения за то, что всего 2 фотки, но руки были в медной пыли, и хватать ими телефон не хотелось. Поэтому фоткал тогда, когда были перерывы на пиво (в эти моменты руки мыл малость).
Итак, поэтапно:
- моторчик в сборе из печки вытащил. Сам движок плотно посажен в пластмассовый кожух, который и крепится к корпусу печки. На вал надета крыльчатка и зажата хомутом.
- сняв хомут, который держит крыльчатку на валу, аккуратно выбил моторчик из крыльчатки. Внимание: эту работу надо производить в тепле! Крыльчатка довольно тонкая, а помня, какая она была жесткая, когда я снимал моторчик с заднего кондишина зимой (материал, я думаю, один), думаю, что лопнет при разборке. Еще один момент: как не страховал, а все-таки прозевал, когда выскочил моторчик из крыльчатки. Выскочив, упал на пол, и кожух снизу треснул.
- достать сам движок из кожуха - самое простое из всего. Аккуратность и меньше спешки. Я просто поддевал отверткой, используя плоскогубцы как опору для рычага.

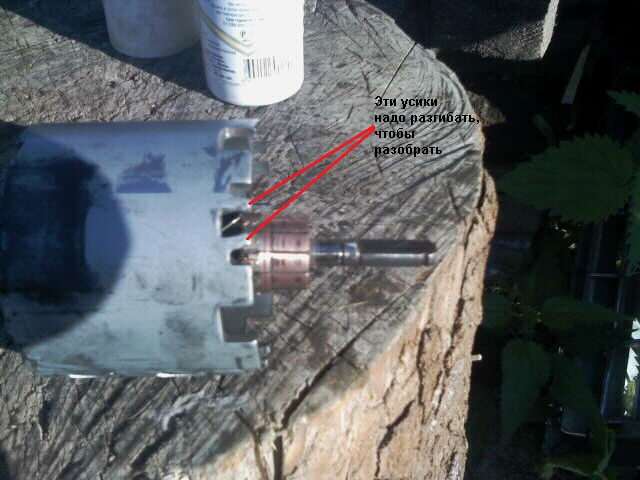

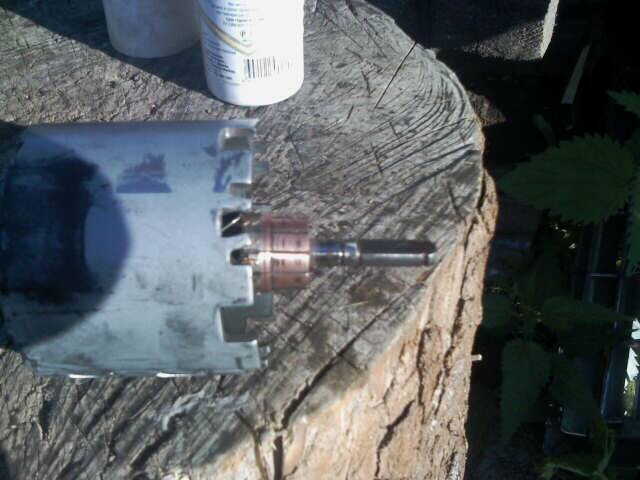

- разобрать сам моторчик намного сложнее, т.к. верх у него эбонитовый, статор - стальной, а соединяются они хитро - на эбонитовой части есть 3 выступа, которые вставляются в соответствующие пазы статора, а у последних подгибаются усики и обжимают эти эбонитовые выступы. Так вот, как я ни старался, но от одного выступа все же отколол приличный кусок.

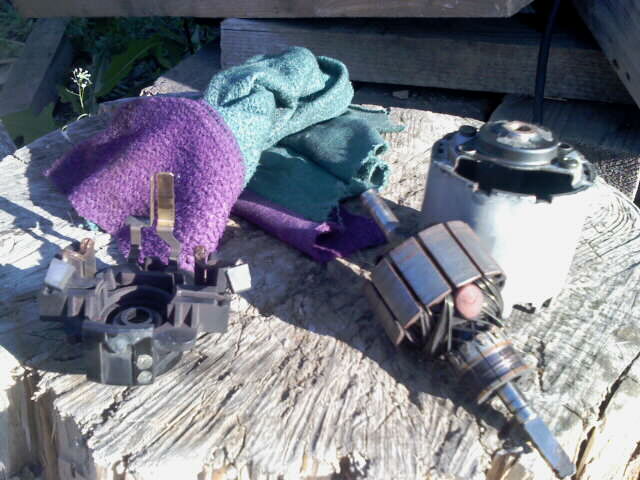

- вынул якорь - коллектор проточен на глубину больше 1мм, причем неравномерно, с глубокими канавами. Щетки сточены до высоты 5мм (какие они с новья, я не знаю). Весь моторчик изнутри и снаружи покрыт медно-графитной пылью.
- на якоре ступеньку в верхней части просто содрал на наждаке (лень было шкурить столько). Потом долго вышкуривал коллектор. Но пара глубоких борозд все же осталась. Их выводить не стал, а то толщины и так осталось мало.
- родные щетки удалил. Пошукал в закромах и нашел щетки от какого-то движка. (по размеру подходят щетки от эл.дрели, но у них проводки в 3 раза тоньше, их ставить не стал) Обточил их до нужных размеров и длины 1см.
- на якоре шкуркой зачистил всю ржавчину (она была в месте соединения с крыльчаткой)
- все трущиеся поверхности смазал силиконовой смазкой (подшипники)
- со сборкой проблем не было, за исключением того самого эбонитового выступа, который я отломил. В образовавшуюся щель между верней частью движка и статором как раз залез тоненький гвоздик. Заармировав оставшееся пространство грубой ниткой, залил все это место суперклеем (эпоксидка, как назло, кончилась).
- аккуратно загнул обратно усики на статоре (гнул маленькими настольными тисками - очень удобно!)
- дособирал движок (стопорные шайбы на концах вала) и засунул обратно в кожух. Вставлять легко, т.к. контакты моторчика служат направляющими, поэтому отверстия стопорных винтов совпали сразу.
- надел крыльчатку и застопорил ее хомутом.
- трещину в корпусе заклеил суперклеем и сверху залил клеем из термопистолета.
- установил все на место и включил - УРА! Все дует, как и раньше!
Итог: 2 часа времени мне сэкономили 2т.р. Конечно, ресурса как у нового моторчика я не жду, но, по крайней мере, если его хватит на эту зиму, то мне больше и не надо. Просто сейчас (после переборки передка) вообще с финансами туго.
Инструменты и материалы:
- крестовая отвертка (открутить бардачок)
- торцовый ключ "на 8" (снять моторчик с печки)
- плоскогубцы (снять хомут с крыльчатки, а также в помощь вытащить моторчик из кожуха)
- плоская отвертка (рычаг)
- легкий молоток
- болты М6 и М8 в кач-ве выколоток
- пиво - 1л. Без него лучше и не начинать!

[vadym]

Хороший отчет, жаль фоток мало и

- все трущиеся поверхности смазал силиконовой смазкой (подшипники)

для этих целей в электрических моторчиках идет смазка ЦИАТИМ или импортные аналоги.

Циатим-221
Пластичная смазка
Циатим-221 производится в соответствии с ГОСТ 9833-80 и представляет собой пластичную смазку, предназначенную для смазывания узлов трения и сопряженных поверхностей "металл-металл" и "металл-резина"
Область применения смазки Циатим-221:
Подшипники качения электромашин, систем управления и приборов с частотой вращения до 10000 мин-1, агрегатные подшипники летательных аппаратов, узлы трения и сопряженные поверхности "металл-резина", работающие в вакууме.
Основные эксплуатационные характеристики :
Смазка нерастворима в воде ;
Циатим-221 сохраняет стабильность даже при кипячении ;
Является химически стойким смазочным материалом ;
Циатим-221 инертна к резине и полимерным материалам ;
Работоспособна при остаточном давлении 666,5 Па и в интервале температур от -60 до +150°С

[Симпсон]

vadym, Циатима у меня нет. А стартеры я всегда смазывал графиткой и потом пшикал силиконовой. Ходили оч. долго. Так же сделал и здесь. Там не подшипники качения, а втулки, которые, причем, зажаты в каком-то фетре. Пшикал больше для пропитки этого фетра (ну и для легкости сборки).

[Симпсон]

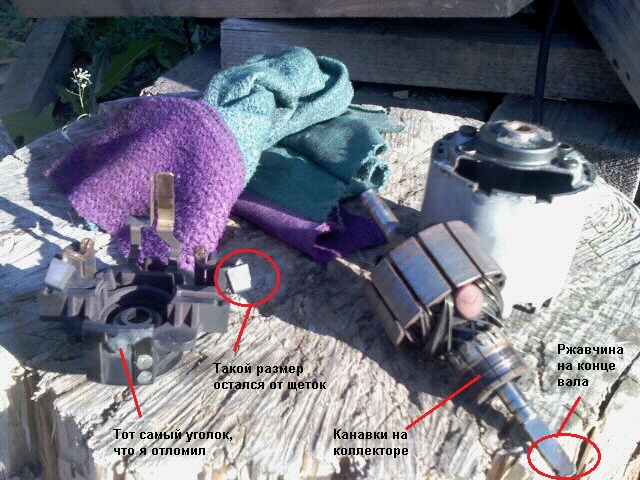

На картинках сделал пояснения для лучшего понимания

[Владимир Михайлович]

Я ( по совету товарищей) внедрил моторчик от печки 2108. За 800 руб. Внедряется довольно легко, а результатом чрезвычайно доволен. Щетки от электроинструмента подходят плохо - сопротивление может оказаться большое. И не согласен с тем, что начинать надо с пива...

[Симпсон]

владимир михайлович, спасибо за совет насчет моторчика от 08. А поподробнее можно?
С пива не надо начинать, я писал, что БЕЗ НЕГО не начинать , потому что пропотел я изрядно в процессе

[Владимир Михайлович]

Ну как разбирать Вы знаете. На вылу моторчика врсьмерки надо болгаркой сделать лыску по подобию лыски на родном моторе, чтоб оделась родная крыльчатка. Крыльчатка оденется не до конца, миллиметров пять вал останется утопленным в посадочном отверстии родной крыльчатки. Это не страшно. Методом визуального сравнения двух моторов, определите и прочертите линию, до которой надо сажать новый мотор в родной корпус, чтоб крыльчатка оказалась относительно корпуса на своем месте. Затем я просто обмотал низ двигателя слоем неширокого бумажного скотча для центровки нижней части двигателя в пластиковом корпусе. Получилось намотка миллиметра три толщиной Вставил мотор в корпус с натягом, обеспеченным намотанной лентой, отцентровал верхнюю часть корпуса моторчика относительно отверстия пластикого корпуса, а образовавшиеся примерно 3 мм пустоты "замазал" холодной сваркой, приклеив и зафиксировав таким образом новый мотор в старом корпусе. И в последнюю очередь одел саму турбинку. В комплекте с восьмерочным вентилятором есть задняя крышка двигателя. Подогнал ее по месту и примотал изолентой. Она нужна для циркуляции охлаждающего воздуха. Ну и сфазировал проводки при установке. Почти год нормальный полет и с печкой, и с кондеем. Вибраций и шума нет. Дует, я бы сказал, отлично.

[Симпсон]

владимир михайлович, большое спасибо! На всякий случай буду иметь в виду!

[Владимир Михайлович]

Второпях забыл отметить, что доннышко штатного корпуса вентилятора, через которое двумя винтами крепится моторчик, это доннышко срезается, чтоб получилось цилиндрическое сквозное отверстие с диаметром статора родного моторчика. Это, попутно, облегчает демонтаж плотно посаженного родного моторчика, а новый будет висеть чуть ниже и прикрыт крышкой из комплекта 2108, о чем я писал выше.

[Jenek]

А как же весь узел в сборе с ГАЗели?

[ТоликЪ]

всем привет.скажите пожайлуста.разобрал .почистил.начал собирать.и вот засада.куда вставлять пластинки со стопором те что без войлока?между медной втулкой и пластиковой обоймой(щётко держатель)?или ниже щётко держателя?запутался =)

[ТоликЪ]

всем спасибо.разобрался =)

[brek1982]

а мне было проще сдернуть задний подшипник.он не так сильно зажат. и эбонитовая часть целее

[valiok]

а мне вообще не понятно, зачем из паджеро делать жигули))))ИМХО

[Владимир Михайлович]

а мне вообще не понятно, зачем из паджеро делать жигули))))ИМХО

Для того, чтоб это стало понятно, надо из Туарега или третьей пересесть во вторую. Разумеется, этого никому не желаю, только если добавить в список...

[valiok]

пардоньте, ежели кого обидел...
тогда добавлю в кружок "умелые руки" : эл.вентилятор, который стоит перед радиаторами тож подходит от какойто жиги, визуально выглядит, как вентилятор с кольцом соединяющим лопости.
другие тоже можно внедрить, но гараздо гиморнее, а этот встает один в один( делали много раз )

[Владимир Михайлович]

Вот хорошо. Я как раз и собираюсь поставить отсутствующий передний электровентилятор. Будем ждать инструкций от уже прошедших эту прцедуру.

[valiok]

говорю же
делали много раз
снимаете решетку радиатора
снимаете старый, закисший вентилятор, который крепится на трёх болтах
откручиваете сам вентилятор с "пропелером"(тож 3 винта)
прикручиваете новый(тот, что описан постом выше)
и ставите всё в обратном порядке
остается только перепаять фишку на новом вентиляторе от родного( С ИЗМЕНЕНИЕМ ЦВЕТА!!! а то крутиться будет не в ту сторону)
вроде ни чего не забыл

[Симпсон]

Кстати, "старый закисший" очень прекрасно реанимируется при помощи ВД-шки. Там доступ к движку намного проще, чем у вентилятора печки.

[Серега Сахалин]

так-то последние четыре сообщения не в тему.
