Прошу помощи в подключении эл.вентилятора

[Nechet]

Сегодня демонтировал радиатор кондиционера,а вентилятор хочу вывести на кнопку в салон.
В электрике я полный ноль
Если кто подскажет как это сделать и что для этого нужно был бы очень благодарен!

[drcham]

Я не смотрел схему проводки, но наверняка вентилятор управляется штатной релюшкой в блоке предохранителей. Вот надо искать что включало эту релюшку и вместо датчика кондея ставить кнопку.

[Nechet]

Я не смотрел схему проводки, но наверняка вентилятор управляется штатной релюшкой в блоке предохранителей. Вот надо искать что включало эту релюшку и вместо датчика кондея ставить кнопку.

Так вот и спрашиваю,может кто подсобит
Руки есть а вот башка не варит
Я не против и по новой провода прокинуть,сказал бы кто как

[dvm99]

Про какую машину речь? П2 или П4?
Если П2, то реле стоит над предохранителями - правая.
А зачем всё это нужно?

[Nechet]

Про какую машину речь? П2 или П4?
Если П2, то реле стоит над предохранителями - правая.
А зачем всё это нужно?

Речь конечно же о П2
Найду я это реле а что дальше делать?
Для дополнительного охлаждения радиатора ОЖ

[dvm99]

Тьфу ты... Сори, я не туда подумал, кондиционер с толку сбил, и дал координаты печного вентилятора...

[flamer]

В блоке предохранителей под капотом с правой стороны два круглых реле одно на вентилятор,другое на компрессор.Питание силовое там есть,управление плюсом через датчик давления на морде и на температурный концевой датчик.Плюс идёт от блока управления за бардачком,а на блок управления с выключателя вентилятора через выключатель кондея.Реле компрессора вынуть,на второе привести через тумблер плюс.

[homa70]

В блоке предохранителей под капотом с правой стороны два круглых реле одно на вентилятор,другое на компрессор.Питание силовое там есть,управление плюсом через датчик давления на морде и на температурный концевой датчик.Плюс идёт от блока управления за бардачком,а на блок управления с выключателя вентилятора через выключатель кондея.Реле компрессора вынуть,на второе привести через тумблер плюс.

Если выкинуть реле компрессора (или отключить разъем с электромуфты), то проще включать кондиционер из салона и тогда должен включаться вентилятор кондея.(при условии что фреон в норме, или замкнуть контакты датчика давления фреона,если он улетучился)

[flamer]

homa70 согласен.И убрать реле повышение оборотов.Как кому удобней.

[Nechet]

Фреонта нет.Значит мне надо только замкнуть контакты датчика давления,кстати а где он находится?

[flamer]

За решоточкой морды справа бочёночек,сверху датчик его и короти.

[мах578]

Добрый день, решил разобратся с кондеем, оказалось что вентилятора нет (старания прежнего владельца) висит тока разъем на 4-ре пина, вентилятор 2-х скоростной или нет, ткните носом в каталогах ни ориг., ни аналог найти не могу, от тазиков мож кто колхозил?

[aassaa]

Для дополнительного охлаждения радиатора ОЖ

а зачем для дополнительного? если греется то либо радиатор менять либо вяскомуфту . Либо совсем менять вяскомуфту на электровентель вот темка http://pajero4x4.ru/bbs/phpBB2/viewtopi ... 0%B8%D0%BC

[Deem-On]

Добрый день, решил разобратся с кондеем, оказалось что вентилятора нет (старания прежнего владельца) висит тока разъем на 4-ре пина, вентилятор 2-х скоростной или нет, ткните носом в каталогах ни ориг., ни аналог найти не могу, от тазиков мож кто колхозил?

Вентилятор односкоростной, и разъем должен быть двухпиновый, мож не тот разъем нашел? Если рамка(диффузор) куда крепится сам карлсон присутствует, то берешь моторчик с пропеллером от нивы и ставишь, без переделок, ну кроме разъема. Если рамки нет, то два варианта - либо на разборе найти, либо от той же нивы колхозить, знакомый на прадо-90 так и делал, вполне культурно получилось, и главное, работает.

[мах578]

Если на вентиль разъем 2-х пиновый, то откуда может быть 4-пиновый?

[мах578]

2-пин. Стоит слевой стороны по ходу. 4-пин по центру выходит из шины которая к сигналу идет. Что еще тут может стоять. Вентилятор где стоять должен слева по ходу вплотную к радиатору, или справа перед радиатором масла ДВС?

[dvm99]

Вентилятор где стоять должен слева по ходу вплотную к радиатору, или справа перед радиатором масла ДВС?

У меня на пруле слева.

[Deem-On]

2-пин. Стоит слевой стороны по ходу. 4-пин по центру выходит из шины которая к сигналу идет. Что еще тут может стоять. Вентилятор где стоять должен слева по ходу вплотную к радиатору, или справа перед радиатором масла ДВС?

Двухпиновый это он и есть, на вентилятор.

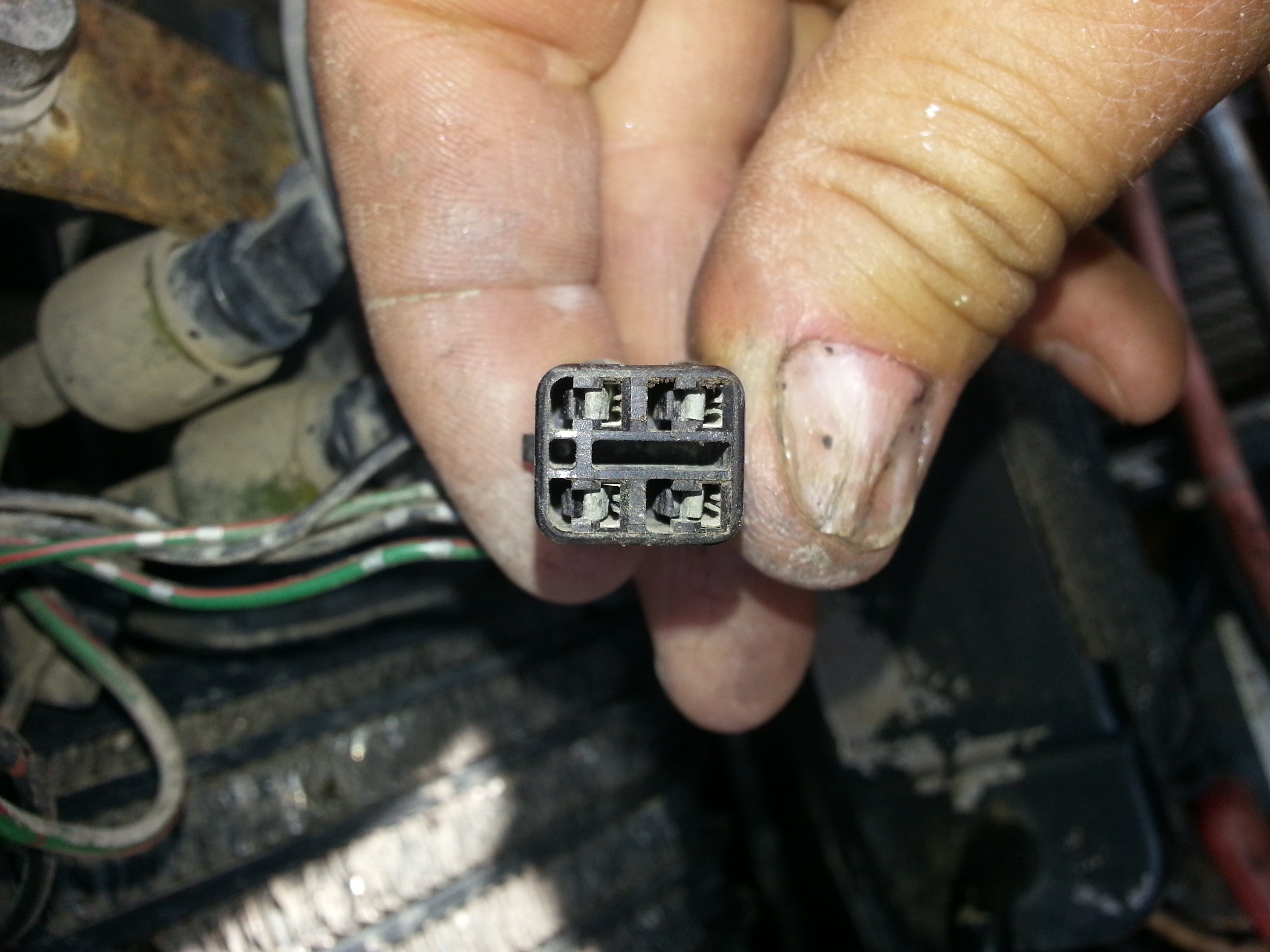

А к четырехпиновому у тебя должен цепляться жгут, который уходит в бампер на противотуманки.
Да, вентилятор стоит слева с самого края, почти вплотную к радиатору.

[dvm99]

В общем так совпало, что мне тоже нужно было разобраться с этим карлсоном.
Кондей я давно убрал, а вот вентилятор от него посчитал, что лишним не будет. Но он так и болтался неподключенным. Вчера поразбирался с ним, ну и пофоткал...

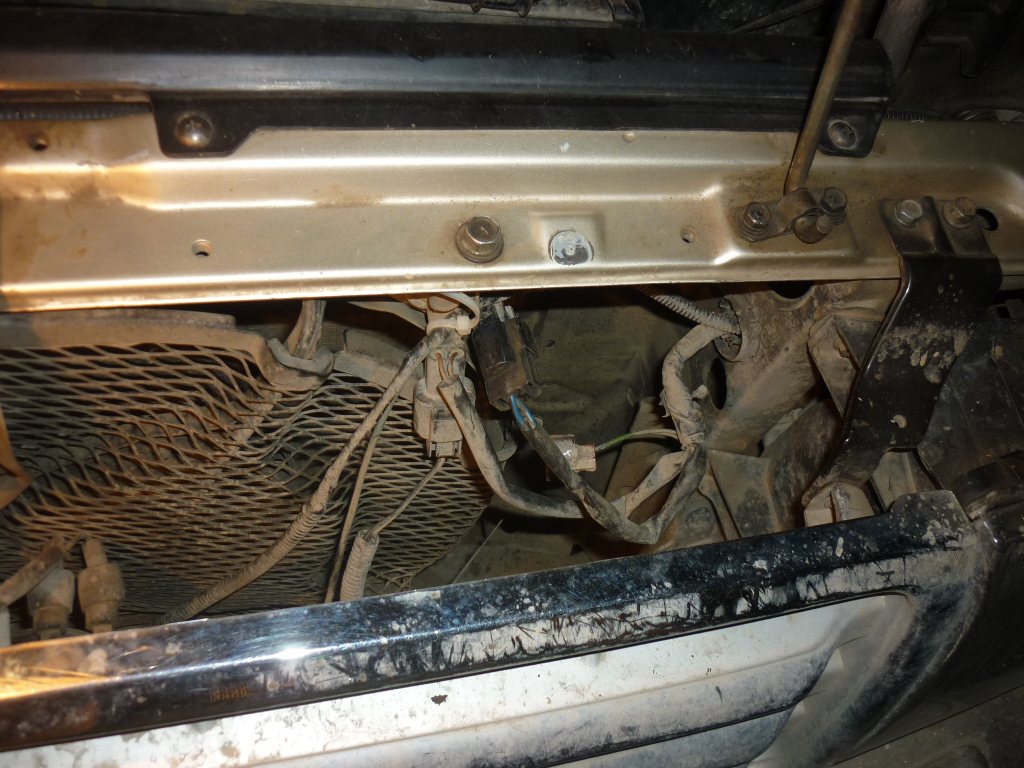

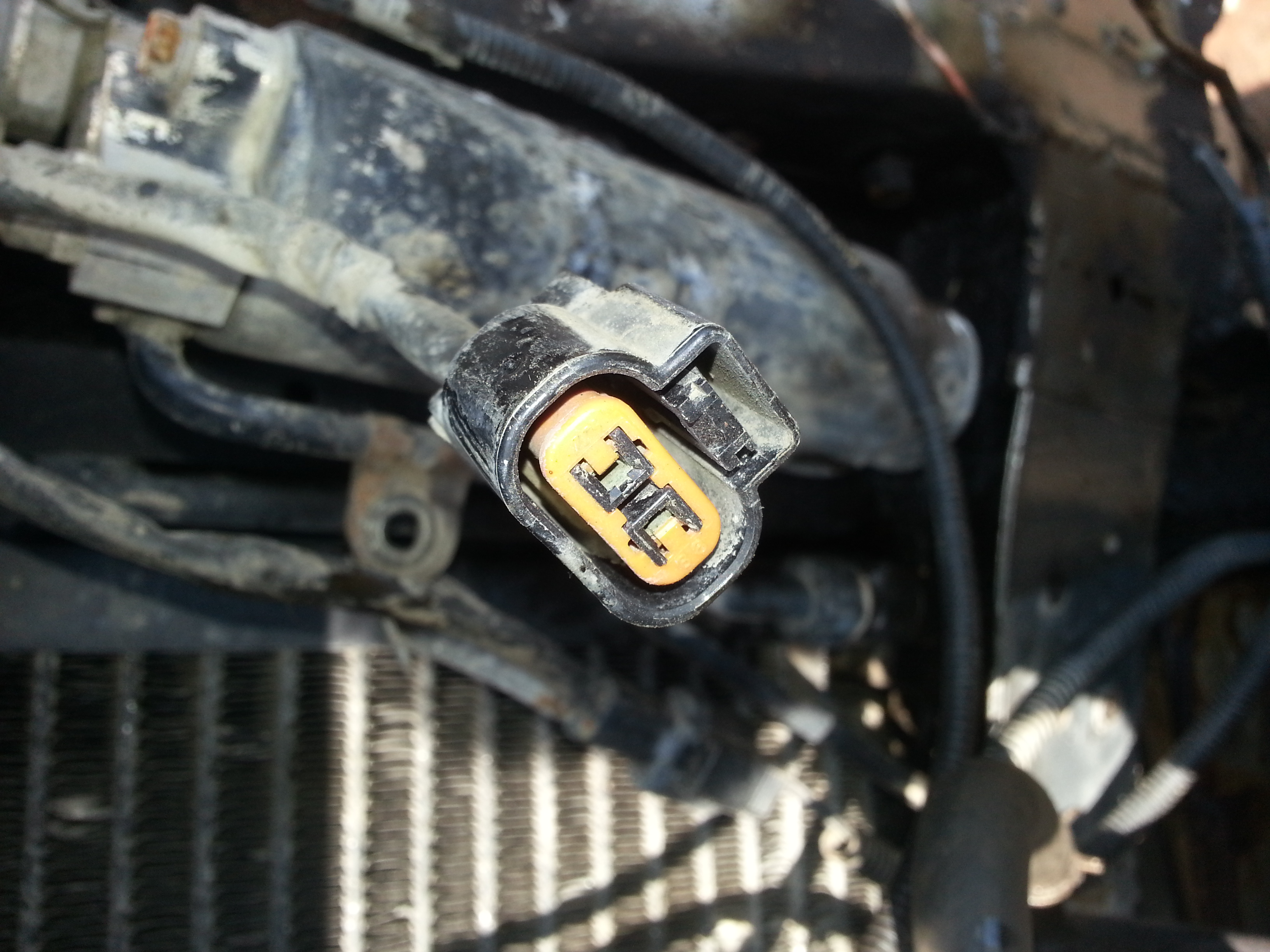

Для начала, вот как установлен карлсон (лучше показать нет возможности, решётка мешает).

Я схему вызванивал тестером.
Т.к. имею опыт, то сразу предположил, что нужно лезть в ЧЯ под капотом, т.к. вентилятор должен управляться релюшкой и должен иметь в своей цепи предохранитель, причём всё довольно мощное.
Так и оказалось.

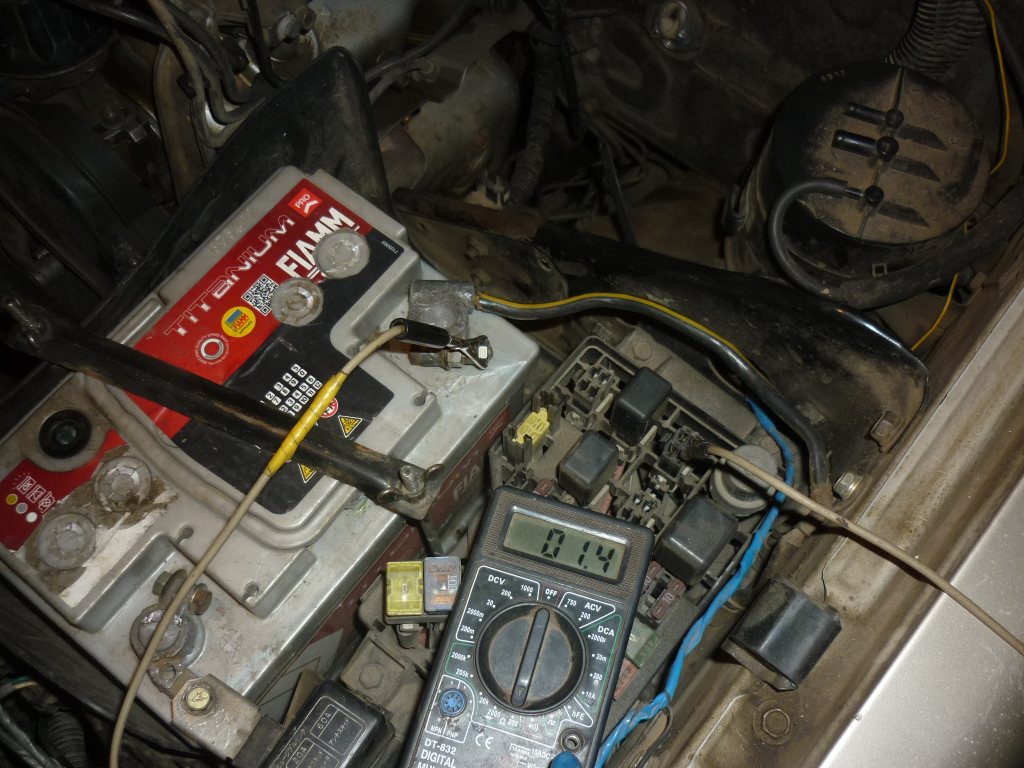

Вот в этом месте, куда воткнут щуп от тестера, стоит ещё одно круглое реле (такое же как рядом)

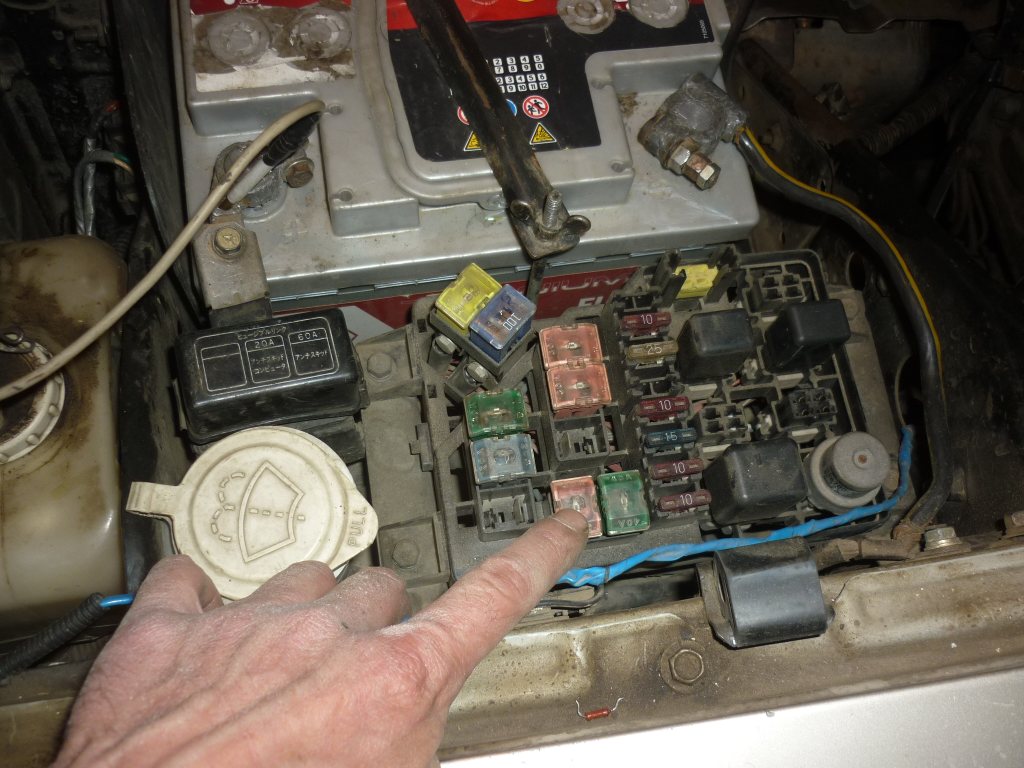

А вот и предохранитель:

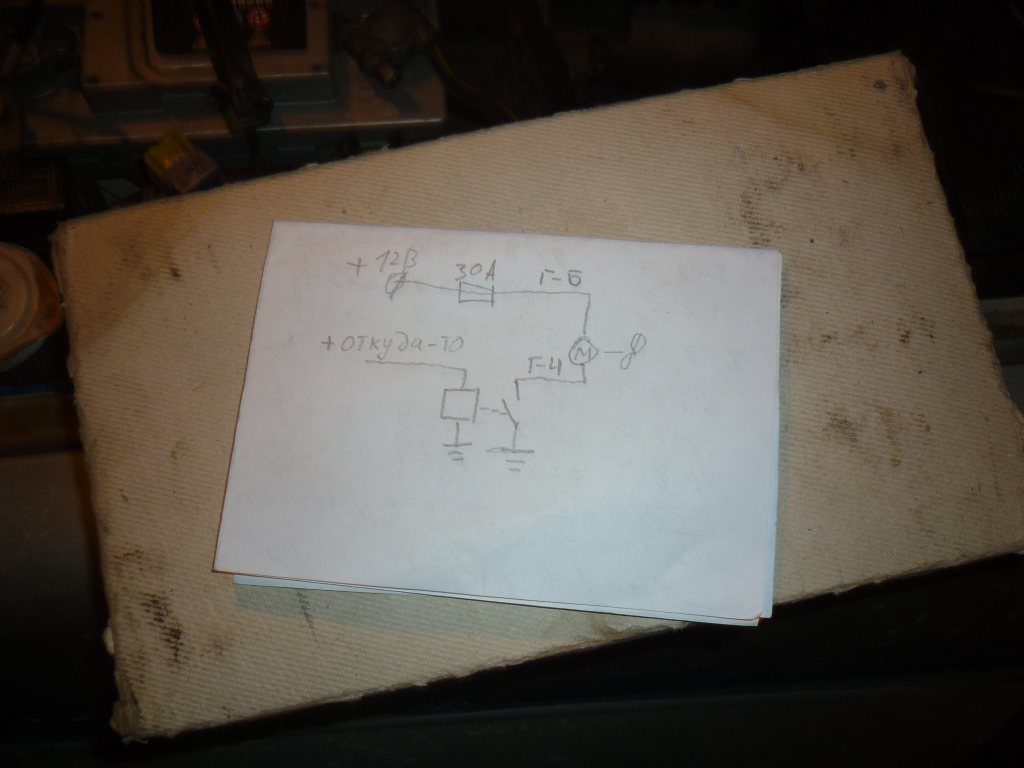

В итоге вырисовалась такая схема:

Но в ней ещё можно добавить вместо подписи "откуда-то" - скорее всего этот провод идёт в блок управления, похоже прямо на панель. Кстати забыл подписать, что это тонкий зелёный провод с жёлтой полосой.
Что интересно, уже после того как закончил работу, вспомнил про бумажный мануал, который лежал в гараже. Порылся в его схемах и нашёл эту цепочку! И там всё совпало с моей
Ну, думаю, раз тут нашёл, нужно электронные мануалы с престрастием поглядеть (т.к. в общем-то книжки на их основе сделаны). Но дома всё перерыл и ничего не нашёл.
Позже постараюсь сфоткать схему из книжки, но качество там отстойное. И попробую найти З-Ж провод под панелью, вчера уже неохота было.

[Deem-On]

Ну, думаю, раз тут нашёл, нужно электронные мануалы с престрастием поглядеть (т.к. в общем-то книжки на их основе сделаны). Но дома всё перерыл и ничего не нашёл.

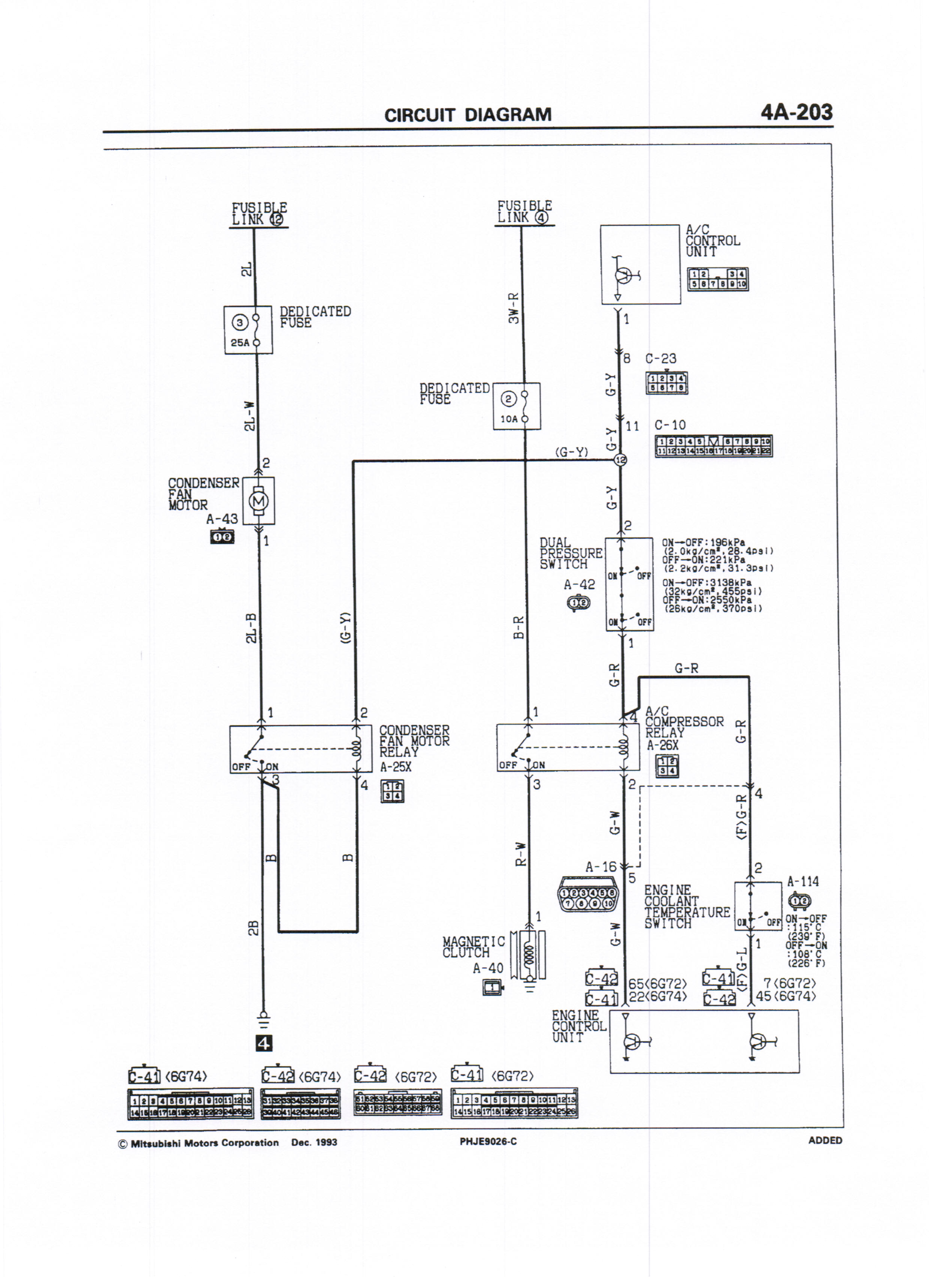

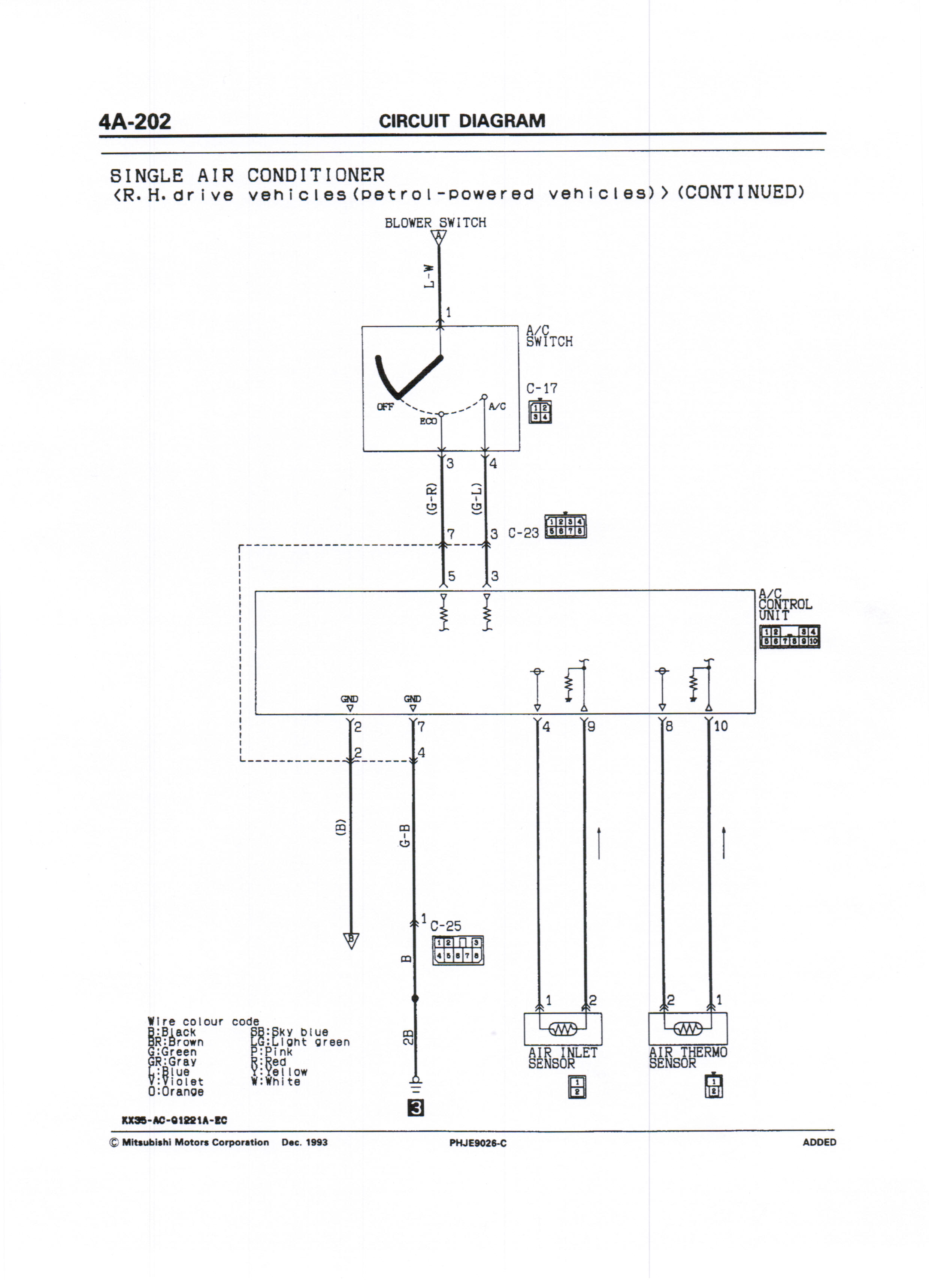

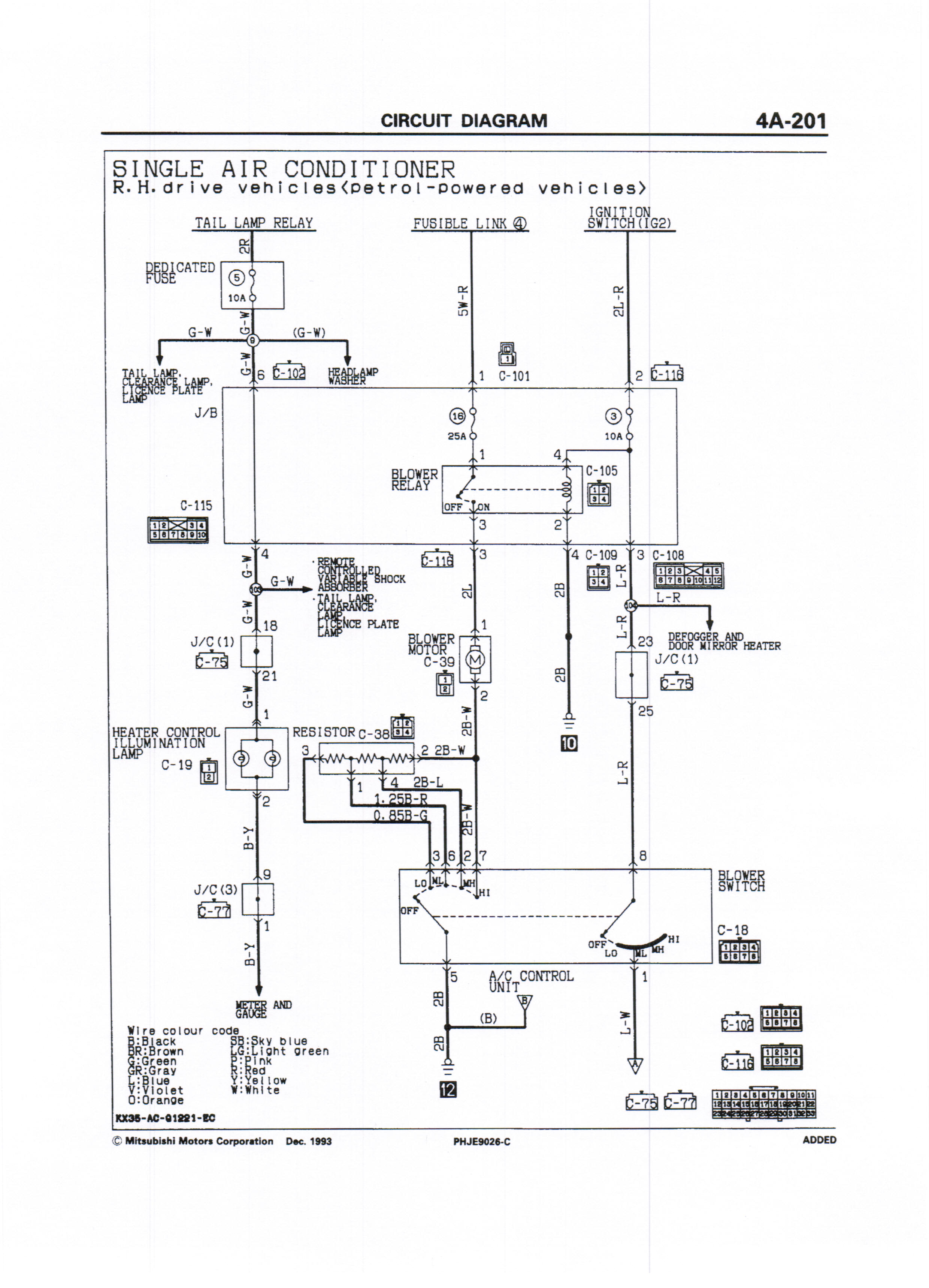

Вот же оно, из электронного мануала

Зеленожелтый идет с 1-й ноги блока управления кондеем, а сам блок стоит на корпусе испарителя, т.е. в салоне под торпедой. Разъем от блока отцепить и воткнуть перемычку промежду 3-й 5-й и 1-й ногами, тогда карлсон будет включаться выключателем кондея, но при условии, что включен моторчик печки, значит надо и там поставить перемычку между 1-й и 8-й ножкой разъема С-18. Итого две перемычки и все управления по штатной проводке, переделок минимум.
