4D56 - фото шкива КВ с "правильной" меткой

Сообщение Chairman » 14 июн 2010, 07:21

У кого есть возможность сфотографировать шкив КВ для 4д56 ?
С гарантией что новый непровернутый.
Фото выложим в фак, думаю многим пригодится.
Фото нужно сверху в плоскости, чтобы хорошо было видно паз под шпонку и метку.
Для таких как я, с подозрением на провернутый шкив, чтобы восстановить исходный вариант (хотя бы временно) для выставления УОВ.

У нас, к сожалению, в магазинах вот так запросто такие вещи не лежат :(

Перенес фото в фотогарелею на сайте Pajero4x4
Изображение Изображение

СПАСИБО Сrankshaft ::!!!!:


UH9LAG, P2-93,2,5,АКПП,Яп,7м,+40мм,2акк,2конд,2печ,BFG A/T32", 10фар/12ксенонов, демпфер, 27MHz, SW9500, фаркоп, шнорхель, багажник, палатка на крыше, бензопила, джек+лопата, бак 120л
P2-93,2,5,МКПП - полуфабрикат
Фотогалерея

Аватара пользователя
Henry Morgan
Сообщения: 2701
Зарегистрирован: 22 фев 2005, 19:14
Откуда: Moscow
Поблагодарили: 8 раз
Контактная информация:

Re: Нужно фото шкива КВ (4D56)

Сообщение Henry Morgan » 14 июн 2010, 12:34

вот здесь есть
G1'97, 4D56 pilot injection, 33X12.5X15 Pirelli Scorpion Mud (зайцев на форуме запретили :(, произвол)

Аватара пользователя
Мих
Сообщения: 184
Зарегистрирован: 10 ноя 2007, 03:44
Двигатель:: 4D56
Мой автомобиль(и):: Pajero 2
Откуда: Белая Калитва.Ростовская обл.
Поблагодарили: 1 раз

Re: Нужно фото шкива КВ (4D56)

Сообщение Мих » 14 июн 2010, 16:39

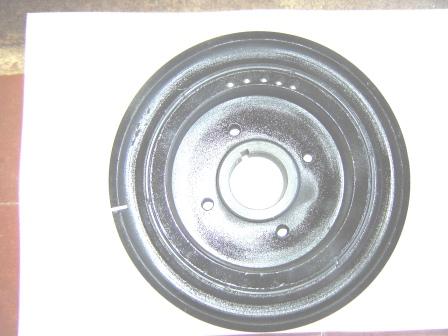

Белая полоска бумаги приклеена на метке. Это вид СПЕРЕДИ.
Вложения
Паджеро-2 4D56T 5-дв.МКПП,конд.,ГУР,2-печки. Не люлю кувалду,но без нее никуда. 8-928-959-71-51 или 8-86383-2-58-08

Аватара пользователя
Chairman
Сообщения: 4957
Зарегистрирован: 26 сен 2004, 20:55
Двигатель:: 4D56
Мой автомобиль(и):: Pajero II
Откуда: Тюмень
Откуда: Тюмень
Поблагодарили: 6 раз
Контактная информация:

Re: Нужно фото шкива КВ (4D56)

Сообщение Chairman » 14 июн 2010, 16:58

Спасибо, друзья!
Henry Morgan, жаль что не в анфас :(
Мих, а есть возможность сделать фото и спереди и сзади ?
Сзади то у него "крылышки" может по ним легче будет сориентироваться.
И желательно с более высоким разрешением )))
UH9LAG, P2-93,2,5,АКПП,Яп,7м,+40мм,2акк,2конд,2печ,BFG A/T32", 10фар/12ксенонов, демпфер, 27MHz, SW9500, фаркоп, шнорхель, багажник, палатка на крыше, бензопила, джек+лопата, бак 120л
P2-93,2,5,МКПП - полуфабрикат
Фотогалерея

Аватара пользователя
Влад
Сообщения: 1431
Зарегистрирован: 03 фев 2008, 11:51
Двигатель:: 6G72 12
Мой автомобиль(и):: Pajero 1998 араб
Откуда: Спб
Откуда: Питер
Благодарил (а): 3 раза
Поблагодарили: 18 раз

Re: Нужно фото шкива КВ (4D56)

Сообщение Влад » 14 июн 2010, 17:31

А мне с большим количеством ребрышек,как крыльчатка, не подошел, это от спорта вроде. Мой вот:

Паджеро classik 2,5 2002г.136 л.с.+FGC-BOX.Гудрич АТ-32, Шноркель РИФ, TROFFIX TX 9500. в разборе((( не вынес 10 Питерских зим)
Араб 3.0 АКПП, 1998г. 150 л.с. принял вахту)
СГВ 2010 коротышь)))))
Сузуки AN 650(бургман) для души.

Аватара пользователя
Chairman
Сообщения: 4957
Зарегистрирован: 26 сен 2004, 20:55
Двигатель:: 4D56
Мой автомобиль(и):: Pajero II
Откуда: Тюмень
Откуда: Тюмень
Поблагодарили: 6 раз
Контактная информация:

Re: Нужно фото шкива КВ (4D56)

Сообщение Chairman » 14 июн 2010, 17:39

У меня как раз с ребрами. Авто в подписи (не спорт)
UH9LAG, P2-93,2,5,АКПП,Яп,7м,+40мм,2акк,2конд,2печ,BFG A/T32", 10фар/12ксенонов, демпфер, 27MHz, SW9500, фаркоп, шнорхель, багажник, палатка на крыше, бензопила, джек+лопата, бак 120л
P2-93,2,5,МКПП - полуфабрикат
Фотогалерея

Аватара пользователя
Сrankshaft
Сообщения: 481
Зарегистрирован: 19 окт 2008, 15:25
Откуда: Moscow - Зеленоград
Благодарил (а): 10 раз
Поблагодарили: 8 раз

Re: Нужно фото шкива КВ (4D56)

Сообщение Сrankshaft » 14 июн 2010, 17:52

У меня есть новый шкив но с двумя ручьями , если кто подтвердит , что у него метка на том же месте ,что и у шкива с одним ручьём то буду делать фото и мерить точно угол относительно шпоночного паза.
метка слева

PajeroII Long 1993 4D56T лев.руль МКПП SS

Аватара пользователя
Chairman
Сообщения: 4957
Зарегистрирован: 26 сен 2004, 20:55
Двигатель:: 4D56
Мой автомобиль(и):: Pajero II
Откуда: Тюмень
Откуда: Тюмень
Поблагодарили: 6 раз
Контактная информация:

Re: Нужно фото шкива КВ (4D56)

Сообщение Chairman » 14 июн 2010, 19:36

Сrankshaft - отличные фото!!!
Да, похоже, что метка на том же месте!
Спасибо.
Завтра распечатаю в размер и бум кулибничать :)
угол мерять не надо :)
UH9LAG, P2-93,2,5,АКПП,Яп,7м,+40мм,2акк,2конд,2печ,BFG A/T32", 10фар/12ксенонов, демпфер, 27MHz, SW9500, фаркоп, шнорхель, багажник, палатка на крыше, бензопила, джек+лопата, бак 120л
P2-93,2,5,МКПП - полуфабрикат
Фотогалерея
