Раздатко

[Kozanostra]

На твоей фоте непонял что запробка.

на фото трубка с заглушкой идет паралельно рычагу, если снять резиновый кожух.

А пробку для заливки(если память не подводит ) видно, когда смотришь на раздатку с низу со стороны заднего моста, она слева от кардана, по размеру вроде такая-же как сливная

Пробка снизу вроде как одна и по всей видимости она служит для слива, но мы как самые умные её используем и для заливки
Не берусь конечно утверждать, но другого смысла трубки не вижу, плюс заливать сбоку снизу наводит на мысль заливки через "задницу".

P.S. я ж говорил тема раздаткО не раскрыта

[Seryi]

Немного о грустном - имеется опыт ремонта раздаток на ИО.
Но сначала об устройстве : в режиме 4Н машина(ИО) это заднеприводная машина с подключаемым приводом переднего моста, причем подключается он через вискомуфту при пробуксовке задних колес. К сожалению в раздатке нет межосевого дифференциала( во всяком случае мне не попадались ). Так вот вискомуфта и есть самое слабое место в раздатке - достаточно хорошо побуксовать и вискомуфта перегревается и выходит из строя. Поэтому всем советую буксовать только в режиме 4НL или 4LL. Вискомуфта при этом жестко блокируется, тоесть получается классический PART TIME.

[WhiteRabbit]

если смотреть снизу на машину от моста вперед, то на раздатке слева по середине будет заливная дырка с пробкой. заливать до тех пор пока масло обратно не пойдет.

[Kozanostra]

(слегка затрахался обробатывать фото, поэтому описание хромает)
Слева на право, порядно. Процесс расборки. (рис. первая цифра ряд, вторая место в ряду) кто по прошлым постам не догнал, на фото надо нажать и оно откроется. некоторые фото идут не по порядку выравнивать не стал или позже отредактирую.

(1-1) - донор.
(1-2) - открутили крепление балки (1), открутили резиновый кожух (2), открутили пипку включения ВД (3).
(1-3) - откручиваем 11 болтов крышки, ключ на 12, под вопросом залив масла или через трубку, или через болт. Хотя болт мне кажется как окошко уровня.
(1-5) - откручиваем 7 болтов мАлой крышки, ключ на 12, прдварительно надо снять рычаг/кулису на трех болтах, вытаскивается после переключения на 4Н.
Основное на рисунках написано.

Короче кто сказал, что все просто? Расстрелять!
Все крышки сидят на герметике и стучать страшно, т.к. все силуминовое и может расколоться. Опять же сняли только крышки, основная задача снять шестерни не доделана.
Продолжение следует ....

P.S. возможно нескоро.

[Glukc]

респект, а зачем снимать шестерни? обычно подшипники дохнут, а до них добраться легко.
когда это


ставится сюда


надо быть очень внимательным и совмещать пазы, иначе будет крутиться кардан на передок. Довольно геморойное занятие.
з.ы. заливную пробку нашел?

[Kozanostra]

заливную пробку нашел?

нашел

надо быть очень внимательным и совмещать пазы, иначе будет крутиться кардан на передок. Довольно геморойное занятие.

А вот об этом Николай надо было раньше писать когда спрашивал, но Вы ж Я Сам Дурак все хором отписали все легко как божий день, а теперь позДно РаЗдАтКО разобран.

а зачем снимать шестерни?

Продолжение следует ....

[Glukc]

тык я в начале написал что совмещать надо, а зачем разбирал если не секрет?

[Kozanostra]

Незаконченый проект.
Перелистывая на компе фото нашел свою незаконченныю мечту. Сухой остаток.
В свое время листая блоги япи-нета нарвался на блог одного очень интересного товарища Yama-Chang (в нанешний момент его блога уже как два года нет, жаль ) интересен он тем, что был как наш Verner кулибин от бога, он лифтанул миника на 10-15 см и вкорячил резину 235/85/16. Дабы миник крутил эти колесики он воткнул на миник раздатку с сузуки самурая, раздатка полностью подошла, за исключением заднего кардана, турбинкой его попелив он его собрал самостоятельно. Что это дало? Это увеличило передаточные числа и дало возможность крутить "нормальные" колесики, плюс дает возможность вкорячить кит комплект с заниженными передаточными числами http://www.trail-gear.com/zuk-tcasegears.html
для сравнения наша раздатка vs самурай SJ410

Код: Выделить всё

прямая       1,225 vs 1,59
пониженная   2,008 vs 2,511

вот раздатки в разборе в сравнении

Моя задумка заключалась в том, чтобы заменить шестерню крайнюю слева на фото, миниковскую на самурайскую, но произошла ужасная оказия шестерня оказалась монолитом неразборным, а по диаметрам я неуверен, что они совпадут, да и по наклону зубьев. В итоге проект остался заморожен, до лучших времен, т.к. цена на самурайскую раздатку варьируется от 5000 рублей и без примерки ее брать смысла нет. Здесь отписано, то что мне ответили самураеводы на тот момент, кому лень читать, отвечу просто, покрутили у виска, хотя их тоже можно понять, сам перечитываю, смешно .

[bzix]

А ты вообще сам видел в живую раздатку от самурая???? на сколько она отличатся в размерах и креплениях от родной????

[Kozanostra]

ну наконец то, я хоть не один ударенный в голову, ммм.... будет с кем поговорить...
ссылка для выбора

не только видел, но и зафотал рядом с нашей на картинке, немного от другого кузова (цепная), но и здесь видно, что они очень похоже.

здесь можно заказать, если появяться в продаже (только последние пол-года их нет, а у последней цена была 15000 рублей)

[bzix]

впринципе я могу себе другую воткнуть
это блин дорого а какие еще есть раздатки похожие??? где вообще можно узнать передаточные числа к примеру скажем от IO-шки????

[bzix]

хотя у ИО судя по фото раздатка крепится сразу к Коробке

[bzix]

Мда посмотрел на фото вприципе самураевская раздатка похожа но единственный минус что карданы к ней жестко крепятся не имеют свободного хода на шлицах как на мини надо карданы мутить какие то или их вместе с мостами от самурая ставить
на фото видно гофру под каторой и находятся шлицы

[Kozanostra]

надо карданы мутить какие то или их вместе с мостами от самурая ставить

*щепотом, как бы подсказывая*
а можно кузов миника одеть на раму самурая, где готова вся ходовка. 2 моста, раздатка :-" {|=

[bzix]

Это гемор легче два из четырех карданов(де половинки от самурая две от мини) 2 сварить, и крепление для раздатки
были бы баки купил бы себе другую машину а эту оставил бы так для души

[ae79]

Как самому проверить уровень масла в раздатке? Если смотреть сзади на раздатку там чуть левее кардана есть большой болт, еще левее пластиковый винтик. Снизу если посмотреть тоже в центре есть болт. Куда заливать, как сливать масло и главное как все это найти?

[Glukc]

обычно уровень в раздатке и мостах должен быть по заливной болт. он сбоку, сзади. через нижний сливать.

[ae79]

сливной снизу..

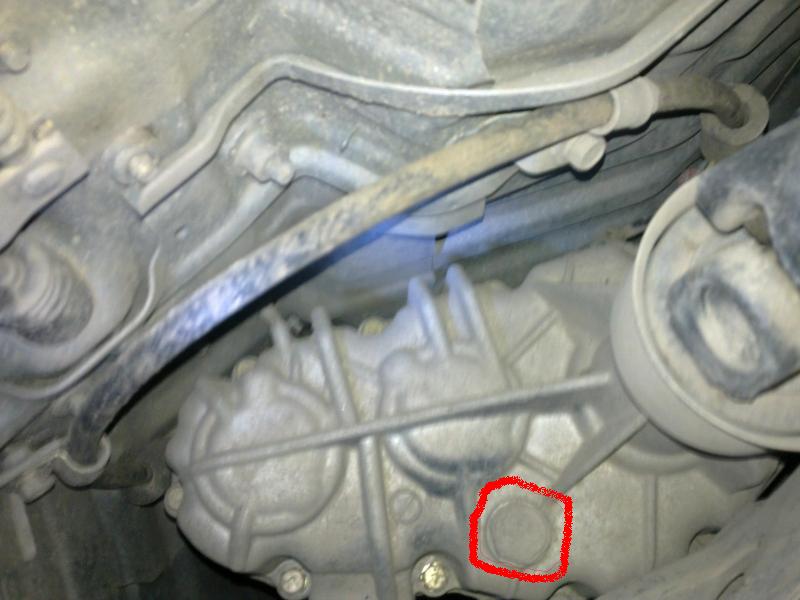

а заливной тот что красным обозначен?

обычно уровень в раздатке и мостах должен быть по заливной болт. он сбоку, сзади. через нижний сливать.

[idled]

сливной снизу..
а заливной тот что красным обозначен?

Верно, его можно отвернуть и пальчиком уровень пощупать

[ae79]

сливной снизу..
а заливной тот что красным обозначен?

Верно, его можно отвернуть и пальчиком уровень пощупать

спасибо! хитро придумано)) процесс изучения матчасти продолжается
