Схема подключения вакуумных трубок егр и дросселя.

[dronixs]

Скиньте пожалуйста схему или фотку подключения вакуумных трубок на 4M41 2004 года.

[SmoAG]

http://www.pajero4x4.ru/bbs/phpBB2/view ... &start=135

[dronixs]

Мне не принцип работы, а какой и куда шланг одевать на впускной коллекторе надо!!!! За труды ваши спасибо.

[SmoAG]

Там фото, и на нем подписано какой куда подключать, вакум с соленойда на упраляющую мембрану, вакум с насоса к соленойду. все достаточно просто.

[Jackson]

Можно кого нибудь попросить красиво подписать трубки на клапанах, какая куда должна подходить. При условии что вспомогательный клапан ДЗ слева, а основной клапан ДЗ справа.
Буду примного благодарен!

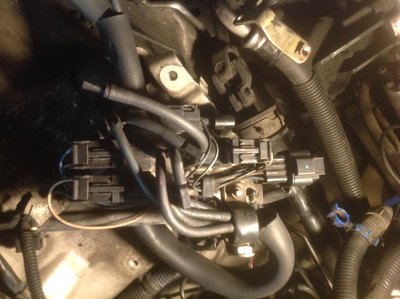

э/м клапан ДЗ

[Boyёк]

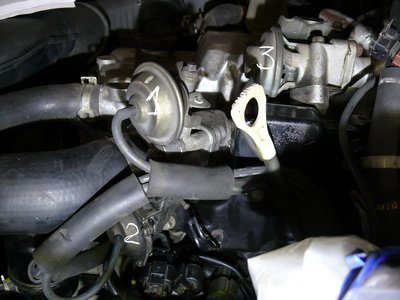

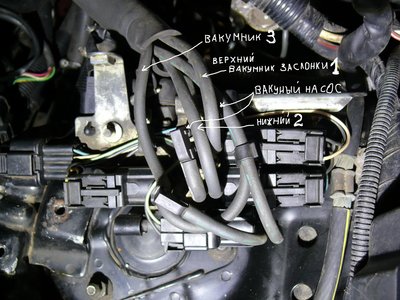

К Д.З. тут уже выкладывали.ПОвторяю. Там понятно. А как правильно к ЕГР и мне интересно.

[Jackson]

Спасибо за ответ.
Проверьте пожалуйста правильность обозначений.

возможно трубки перепутаны

[Boyёк]

Проверьте пожалуйста правильность обозначений.

Нет не правильно. "На нижний вакуумник ДЗ" ч/з пластиковый переходник замкнут "На вакуумный насос".
И я не уверен, что именно эти клапана для Д.З. - возможно они для ЕГР.

[Jackson]

Не, клапана точно те, можно определить по цветам проводов.
У меня по ходу подключено не правильно. А подписано то что куда должно идти правильно?

[Boyёк]

... А подписано то что куда должно идти правильно?

Я по-прежнему считаю, что подписано не правильно. Повторяю: стрелка "На нижний вакуумник ДЗ" ч/з пластиковый переходник замкнуто по стрелке "На вакуумный насос".

[Jackson]

Мы друг друга не слышим.
У меня, на этой картинке, подключено не так как Вы указывали выше. Скорее всего у меня подключено не правильно.
Я спрашиваю, относительно той картинке, что вы прикрепили, обозначения выводов э/м клапанов на вакуумные трубки, которые должны идти на ДЗ и вакуумный насос подписаны правильно? Не смотрите как у меня подключено.

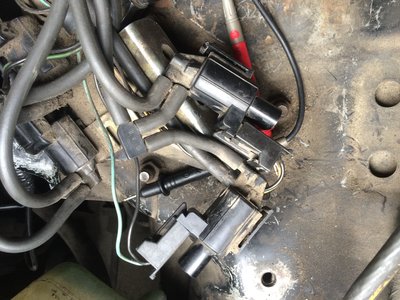

Прикрепляют картинку как подключил сейчас.

Подключение э/м клапанов ДЗ

[Boyёк]

....
Прикрепляю(?) картинку как подключил сейчас.


Я вижу, что на каждом клапане перепутаны местами вход вакуума с выходом к ДЗ.

Картинки, которые я выложил ПРАВИЛЬНЫЕ, ВСЁ ПРОСТО!!! - ни у кого не вызывали ни 1-го вопроса. Надо им следовать.
По ДЗ я больше не смогу ничего добавить.

[Jackson]

Все, спасибо! Вижу косяк, сегодня все исправлю.

[Jackson]

Просто оставлю это здесь.

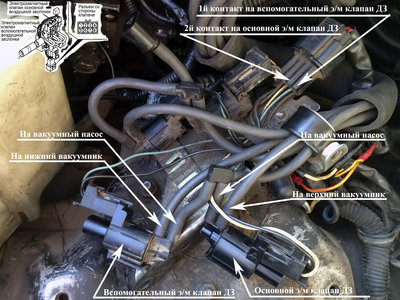

Правильное подключение вакуумных трубок э/м клапанов ДЗ

[Chumovoy]

д.д. Помогите доразобраться с оставшейся для меня неподключенной трубкой от клапана с желто-черными проводами - трубка болтается неподключенной. На ней стоит соединитель пластиковый. Дальше этот клапан вместе с другим рядом расположенным управляет заслонкой ЕГР, кмк.

[Filxomor]

д.д. Помогите доразобраться с оставшейся для меня неподключенной трубкой от клапана с желто-черными проводами - трубка болтается неподключенной. На ней стоит соединитель пластиковый. Дальше этот клапан вместе с другим рядом расположенным управляет заслонкой ЕГР, кмк.

Дружище разобрался с желто черным проводом???
Куда подключать???
Тоже у меня висит с соединителем

[Lion7]

И у меня неопознанная трубка с пластиковой втулкой. Всю голову сломал, не могу понять откуда она. Если атмосферная, так на ней должна стоять грязезащита, а ее нет, не снимал, не падала. Кто-нибудь знает ответ?

[SNOOPER]

Конечно знает.
Трубка не опознанная.

Вы вопрос перечитайте который задаёте.
Думаете можно угадать. Может катетер какой.

[Lion7]

Блок клапанов снимал уже после ТНВД, назначение этого "огрызка" непонятно...

[SNOOPER]

На вакуумный насос
