Вопросы по раздатке и датчик переднего моста
Несколько лет ездил без приводов, и раздатку не трогал. На днях менял шаровые и заодно воткнул привода.
Пока машина весела на подьемнике решил на весу раздатку проверить, 4H кардан вращаеться, а мост не подключился. Полез к соленоидам, питание на них не приходит, отсоеденил вакумные трубки от них и напрямую кинул, мост подключился, все работает, блокировка работает, но индикация передних колес маргает всегда, т.е не работает датчик включени переднего моста. Подскажите пожалуйста почему питание на соленоиды не приходит, и где расположен этот датчик и что с ним делать?
Пока машина весела на подьемнике решил на весу раздатку проверить, 4H кардан вращаеться, а мост не подключился. Полез к соленоидам, питание на них не приходит, отсоеденил вакумные трубки от них и напрямую кинул, мост подключился, все работает, блокировка работает, но индикация передних колес маргает всегда, т.е не работает датчик включени переднего моста. Подскажите пожалуйста почему питание на соленоиды не приходит, и где расположен этот датчик и что с ним делать?
Pajero II 1994 5дв. Японец 4M40 2.8TD, АКПП (V4AW3), SuperSelekt
Геворк Фёдорович
+7-988-577-6З-ЧЧ
Геворк Фёдорович
+7-988-577-6З-ЧЧ
- GeWork
- Сообщения: 2026
- Зарегистрирован: 19 янв 2012, 01:19
- Двигатель:: 4M40 2.8TD
- Мой автомобиль(и):: Pajero II 1994 5дв. Японец АКПП, SuperSelekt
- Откуда: Ростов-на-дону
- Откуда: Ростов-на-дону
- Благодарил (а): 35 раз
- Поблагодарили: 24 раза
Re: Вопросы по раздатке и датчик переднего моста
В поиске голяк
Pajero II 1994 5дв. Японец 4M40 2.8TD, АКПП (V4AW3), SuperSelekt
Геворк Фёдорович
+7-988-577-6З-ЧЧ
Геворк Фёдорович
+7-988-577-6З-ЧЧ
- Карбафос
- Сообщения: 8391
- Зарегистрирован: 10 дек 2008, 16:16
- Двигатель:: 6G72 12V
- Мой автомобиль(и):: Пыжикк
- Откуда: УУууууу...
- Откуда: Улан-Удэ
- Благодарил (а): 14 раз
- Поблагодарили: 48 раз
- Контактная информация:
Re: Вопросы по раздатке и датчик переднего моста
дануна! Вот там то как раз всё и есть.
П2:1995 г.,LT285*75*16, 6G72 12V, МКПП, Принудительная блокировка сзади, 4 см, силовые бампера, CоmeUР9500, 3 дв, Араб, счасливый обладатель АСЛ 1985 года выпуска заточена как бритва! Вопрос: Джип должен быть вровень с грязью или выпирать??!!
- Карбафос
- Сообщения: 8391
- Зарегистрирован: 10 дек 2008, 16:16
- Двигатель:: 6G72 12V
- Мой автомобиль(и):: Пыжикк
- Откуда: УУууууу...
- Откуда: Улан-Удэ
- Благодарил (а): 14 раз
- Поблагодарили: 48 раз
- Контактная информация:
Re: Вопросы по раздатке и датчик переднего моста
П2:1995 г.,LT285*75*16, 6G72 12V, МКПП, Принудительная блокировка сзади, 4 см, силовые бампера, CоmeUР9500, 3 дв, Араб, счасливый обладатель АСЛ 1985 года выпуска заточена как бритва! Вопрос: Джип должен быть вровень с грязью или выпирать??!!
- Серега Сахалин
- Сообщения: 1494
- Зарегистрирован: 01 дек 2009, 05:31
- Двигатель:: D4BF (2016)
- Мой автомобиль(и):: Pajero-2, 91г
- Откуда: Сахалинская область
- Откуда: Северный Сахалин
- Благодарил (а): 79 раз
- Поблагодарили: 65 раз
Re: Вопросы по раздатке и датчик переднего моста
[NXF]G2(SS4) 5FM/T, V44W 2,5TD DEFA,руль МОМО,сигнал MITSUBA, подогрев зеркал.
фары PARDE, шнорк. SAFARY, шериф, ген. 110А,диски СКАД 7JJх16 ЕТ20 PCD6х139,7 DIA109,7
COOPER DISC. STT PRO 235/85 R16//Nokian Hakkapeliitta LT3 265 75 R16
фары PARDE, шнорк. SAFARY, шериф, ген. 110А,диски СКАД 7JJх16 ЕТ20 PCD6х139,7 DIA109,7
COOPER DISC. STT PRO 235/85 R16//Nokian Hakkapeliitta LT3 265 75 R16
- 818
- Сообщения: 895
- Зарегистрирован: 01 авг 2011, 19:52
- Двигатель:: 4D56Т
- Мой автомобиль(и):: Pajero II 2.5TD МКПП SS коротыш 93г.
- Откуда: Ногинск МО
- Благодарил (а): 31 раз
- Поблагодарили: 13 раз
Re: Вопросы по раздатке и датчик переднего моста
датчик там же на мосту, посередине почти, как бы сверху стоит..
колёса могут моргать и из-за датчика в раздатке..
просто закисла электрика..
масло в переднем мосту новое обязат..
крестовины кардана ещё могли зачахнуть..
колёса могут моргать и из-за датчика в раздатке..
просто закисла электрика..
масло в переднем мосту новое обязат..
крестовины кардана ещё могли зачахнуть..
Intercooler Turbo Tractor
- de
- Сообщения: 3993
- Зарегистрирован: 28 мар 2008, 06:00
- Откуда: Йошкар-Ола [12]
- Благодарил (а): 14 раз
- Поблагодарили: 66 раз
Re: Вопросы по раздатке и датчик переднего моста
Датчик на мосту - только на индикацию. На соленоиды питание идет с одного из двух датчиков на раздатке, второй - тоже только на индикацию.
MMC P2 1993 6G72 12кл МКПП 7мест
- GeWork
- Сообщения: 2026
- Зарегистрирован: 19 янв 2012, 01:19
- Двигатель:: 4M40 2.8TD
- Мой автомобиль(и):: Pajero II 1994 5дв. Японец АКПП, SuperSelekt
- Откуда: Ростов-на-дону
- Откуда: Ростов-на-дону
- Благодарил (а): 35 раз
- Поблагодарили: 24 раза
Re: Вопросы по раздатке и датчик переднего моста
у меня вторая раздатка в гараже, попробую перекинуть датчики
Pajero II 1994 5дв. Японец 4M40 2.8TD, АКПП (V4AW3), SuperSelekt
Геворк Фёдорович
+7-988-577-6З-ЧЧ
Геворк Фёдорович
+7-988-577-6З-ЧЧ
- de
- Сообщения: 3993
- Зарегистрирован: 28 мар 2008, 06:00
- Откуда: Йошкар-Ола [12]
- Благодарил (а): 14 раз
- Поблагодарили: 66 раз
Re: Вопросы по раздатке и датчик переднего моста
Датчики иногда удается оживить, у меня один из 4-х ожил и живет уже года 3. Топишь в керосине кверху штырем и очень много раз нажимаешь, контролируя контакт тестером.
MMC P2 1993 6G72 12кл МКПП 7мест
- GeWork
- Сообщения: 2026
- Зарегистрирован: 19 янв 2012, 01:19
- Двигатель:: 4M40 2.8TD
- Мой автомобиль(и):: Pajero II 1994 5дв. Японец АКПП, SuperSelekt
- Откуда: Ростов-на-дону
- Откуда: Ростов-на-дону
- Благодарил (а): 35 раз
- Поблагодарили: 24 раза
Re: Вопросы по раздатке и датчик переднего моста
Отсоеденил датчик на мосту, при подключенном передке прозваниваю два контакта они разомкнуты, ну думаю ясно датчик не работает, вставил перемычку в разьем, а колеса на приборке всеравно моргают... мля куда комать еще хз. Кто знает возможно что и датчик в самой раздатке не работает и в мосту тоже, то колеса вобще бы не светились, так же? или в раздатке несколько датчиков?
Pajero II 1994 5дв. Японец 4M40 2.8TD, АКПП (V4AW3), SuperSelekt
Геворк Фёдорович
+7-988-577-6З-ЧЧ
Геворк Фёдорович
+7-988-577-6З-ЧЧ
- 818
- Сообщения: 895
- Зарегистрирован: 01 авг 2011, 19:52
- Двигатель:: 4D56Т
- Мой автомобиль(и):: Pajero II 2.5TD МКПП SS коротыш 93г.
- Откуда: Ногинск МО
- Благодарил (а): 31 раз
- Поблагодарили: 13 раз
Re: Вопросы по раздатке и датчик переднего моста
Датчики подсоединены к блоку специальному, а он уже выводит индикация на экран.
Всего 6 датчиков, 5 из них на раздатке.
У меня 3 из 6ти не работало.
Всего 6 датчиков, 5 из них на раздатке.
У меня 3 из 6ти не работало.
Intercooler Turbo Tractor
- GeWork
- Сообщения: 2026
- Зарегистрирован: 19 янв 2012, 01:19
- Двигатель:: 4M40 2.8TD
- Мой автомобиль(и):: Pajero II 1994 5дв. Японец АКПП, SuperSelekt
- Откуда: Ростов-на-дону
- Откуда: Ростов-на-дону
- Благодарил (а): 35 раз
- Поблагодарили: 24 раза
Re: Вопросы по раздатке и датчик переднего моста
точняк, короче снять разьем с блока, включить полный, завести машину и прозвонить все датчики на раздатке. Спасибо попробую. А чтоб добраться до датчиков нужно опускать коробку?
Pajero II 1994 5дв. Японец 4M40 2.8TD, АКПП (V4AW3), SuperSelekt
Геворк Фёдорович
+7-988-577-6З-ЧЧ
Геворк Фёдорович
+7-988-577-6З-ЧЧ
- 818
- Сообщения: 895
- Зарегистрирован: 01 авг 2011, 19:52
- Двигатель:: 4D56Т
- Мой автомобиль(и):: Pajero II 2.5TD МКПП SS коротыш 93г.
- Откуда: Ногинск МО
- Благодарил (а): 31 раз
- Поблагодарили: 13 раз
Re: Вопросы по раздатке и датчик переднего моста
Все датчики раздатки находятся сверху на ней, проводка также выходит наверх справа-спереди от рычагов трансмиссии (там разъём стоит). Частично датчики доступны через лючок в тоннеле между рычагами и ручником.
Они работают по довольно замороченной схеме. Я её понял только когда ковырял датчики на снятой полуразобранной раздатке.
Где-то на форуме есть фота с подписями датчиков...
Например на шток (первые 3 положения ручки) стоят 2 датчика которые передают инфу блочку. Поломка одного вызывает сбой показаний. Датчик на переднем мосту фиксирует фактическое включение. Нарушение в любом звене этой цепочки приводит к неправильной индикации..
Они работают по довольно замороченной схеме. Я её понял только когда ковырял датчики на снятой полуразобранной раздатке.
Где-то на форуме есть фота с подписями датчиков...
Например на шток (первые 3 положения ручки) стоят 2 датчика которые передают инфу блочку. Поломка одного вызывает сбой показаний. Датчик на переднем мосту фиксирует фактическое включение. Нарушение в любом звене этой цепочки приводит к неправильной индикации..
Intercooler Turbo Tractor
- GeWork
- Сообщения: 2026
- Зарегистрирован: 19 янв 2012, 01:19
- Двигатель:: 4M40 2.8TD
- Мой автомобиль(и):: Pajero II 1994 5дв. Японец АКПП, SuperSelekt
- Откуда: Ростов-на-дону
- Откуда: Ростов-на-дону
- Благодарил (а): 35 раз
- Поблагодарили: 24 раза
Re: Вопросы по раздатке и датчик переднего моста
если два датчика, значит один не работает на раздатке, наверно если бы оба не работали то индикация бы не реагировала?
Pajero II 1994 5дв. Японец 4M40 2.8TD, АКПП (V4AW3), SuperSelekt
Геворк Фёдорович
+7-988-577-6З-ЧЧ
Геворк Фёдорович
+7-988-577-6З-ЧЧ
- de
- Сообщения: 3993
- Зарегистрирован: 28 мар 2008, 06:00
- Откуда: Йошкар-Ола [12]
- Благодарил (а): 14 раз
- Поблагодарили: 66 раз
Re: Вопросы по раздатке и датчик переднего моста
Гадать не надоело? Ведь на этой же странице описал весь алгоритм: http://www.pajero4x4.ru/bbs/phpBB2/view ... 7#p1496507
Популярнее: всю полезную работу выполняет один из двух датчиков 4WD на раздатке, он отслеживает положение рычага и подает напряжение на клапаны 4WD. Второй датчик на раздатке сигнализирует о том, что шестерни действительно соединились, этот сигнал идет на индикацию. Датчик на правой полуоси тоже сигнализирует о том, что шестерни соединились, сигнал также идет на индикацию. Если оба сигнала в наличии, лампа горит. Если сигнал только один, то мигает.
Вторая пара датчиков на раздатке работает аналогично, но следят за блокировкой межосевого дифа, один следит за рычагом, второй за шестернями. Оба аналогично идут на индикацию, но один из них (не знаю какой) еще отвечает за разрешение включения блокировки заднего дифа.
Последний пятый датчик на раздатке следит за включением понижайки. Что конкретно он делает - не знаю, предположительно нужен для корректной работы ABS.
Все это описывалось много раз, нужно внимательнее пользоваться поиском.
Популярнее: всю полезную работу выполняет один из двух датчиков 4WD на раздатке, он отслеживает положение рычага и подает напряжение на клапаны 4WD. Второй датчик на раздатке сигнализирует о том, что шестерни действительно соединились, этот сигнал идет на индикацию. Датчик на правой полуоси тоже сигнализирует о том, что шестерни соединились, сигнал также идет на индикацию. Если оба сигнала в наличии, лампа горит. Если сигнал только один, то мигает.
Вторая пара датчиков на раздатке работает аналогично, но следят за блокировкой межосевого дифа, один следит за рычагом, второй за шестернями. Оба аналогично идут на индикацию, но один из них (не знаю какой) еще отвечает за разрешение включения блокировки заднего дифа.
Последний пятый датчик на раздатке следит за включением понижайки. Что конкретно он делает - не знаю, предположительно нужен для корректной работы ABS.
Все это описывалось много раз, нужно внимательнее пользоваться поиском.
MMC P2 1993 6G72 12кл МКПП 7мест
- 818
- Сообщения: 895
- Зарегистрирован: 01 авг 2011, 19:52
- Двигатель:: 4D56Т
- Мой автомобиль(и):: Pajero II 2.5TD МКПП SS коротыш 93г.
- Откуда: Ногинск МО
- Благодарил (а): 31 раз
- Поблагодарили: 13 раз
Re: Вопросы по раздатке и датчик переднего моста

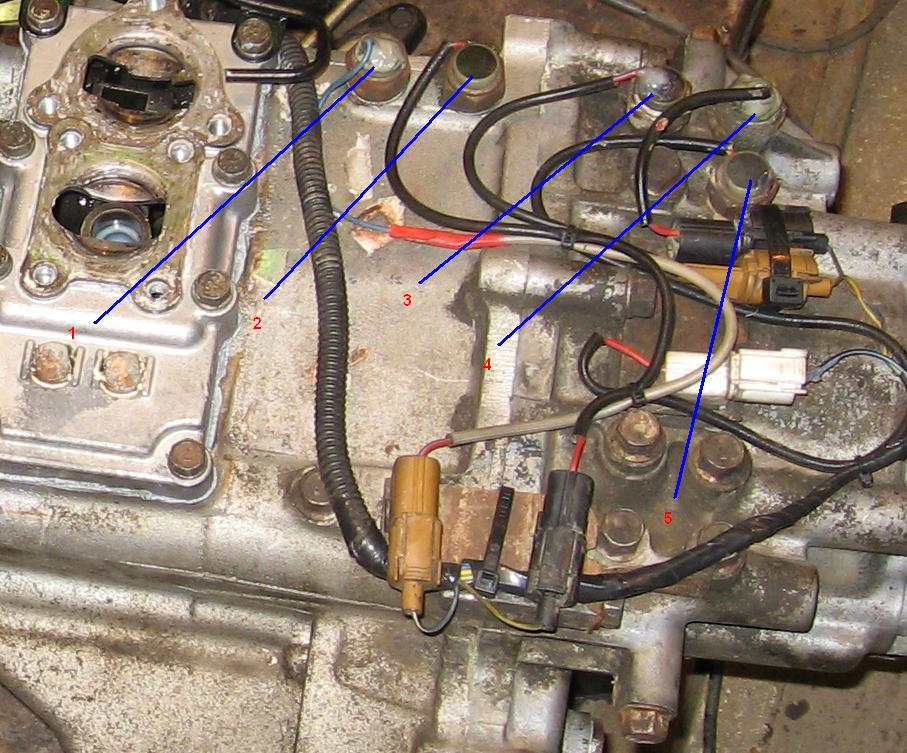

а вот и не прав.. лично ковырял раздатку и датчики..
в раздатке рычаг шевелит 2 штока.
первый шток это первые 3 положения рычага -2 датчика вдоль него(№1 и 2)
ещё 1 датчик на реальное включение блока (№4)
ещё 1 датчик на реальное включение муфты передка (№3)
второй шток ведает нейтралью и понижайкой.
на него 1 датчик на нейтраль (№5). это когда все колёсики гаснут, а блок горит.
на понижайку датчиков нету. её включение никак не сигнализируется и не на что не влияет.
1 датчик задней скорости, неподалёку, на коробке, сбоку.
ну и датчик фактического включения полуоси на муфте в мосту.
Включение блока заднего моста с кнопки. Его включение запрещает блок датчиков раздатки, при несовпадении заданных условий.
ПС: соленоидами управляют не датчики, а тот же блок..
в раздатке рычаг шевелит 2 штока.
первый шток это первые 3 положения рычага -2 датчика вдоль него(№1 и 2)
ещё 1 датчик на реальное включение блока (№4)
ещё 1 датчик на реальное включение муфты передка (№3)
второй шток ведает нейтралью и понижайкой.
на него 1 датчик на нейтраль (№5). это когда все колёсики гаснут, а блок горит.
на понижайку датчиков нету. её включение никак не сигнализируется и не на что не влияет.
1 датчик задней скорости, неподалёку, на коробке, сбоку.
ну и датчик фактического включения полуоси на муфте в мосту.
Включение блока заднего моста с кнопки. Его включение запрещает блок датчиков раздатки, при несовпадении заданных условий.
ПС: соленоидами управляют не датчики, а тот же блок..
Intercooler Turbo Tractor
- de
- Сообщения: 3993
- Зарегистрирован: 28 мар 2008, 06:00
- Откуда: Йошкар-Ола [12]
- Благодарил (а): 14 раз
- Поблагодарили: 66 раз
Re: Вопросы по раздатке и датчик переднего моста
Тут ты прав, действительно я забыл, что гаснущими колесами должен кто-то управлять. Сбило с толку, что этот датчик на схеме называется HIGH RANGE/LOW RANGE DETECTION SWITCH.818 писал(а):датчик на нейтраль (№5). это когда все колёсики гаснут, а блок горит.
на понижайку датчиков нету. её включение никак не сигнализируется и не на что не влияет.

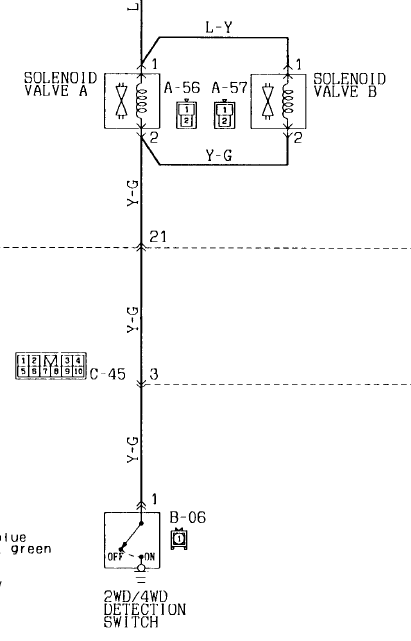

А вот тут ты не прав. Смотри схему, сигнал с датчика идет прямо на соленоиды, на блок вообще не идет. Может на других годах по-другому, не знаю, но на моей так.818 писал(а):ПС: соленоидами управляют не датчики, а тот же блок..
В остальном мы вроде все то же самое написали.
MMC P2 1993 6G72 12кл МКПП 7мест
- GeWork
- Сообщения: 2026
- Зарегистрирован: 19 янв 2012, 01:19
- Двигатель:: 4M40 2.8TD
- Мой автомобиль(и):: Pajero II 1994 5дв. Японец АКПП, SuperSelekt
- Откуда: Ростов-на-дону
- Откуда: Ростов-на-дону
- Благодарил (а): 35 раз
- Поблагодарили: 24 раза
Re: Вопросы по раздатке и датчик переднего моста
Получаеться у меня не работает датчик под номером 2 и по этому питание на соленоиды не приходит. так если этот датчик на прямую, мимо блока к соленоидам идет, то отношение к индикации он не имеет??? теперь совсем запутался
Pajero II 1994 5дв. Японец 4M40 2.8TD, АКПП (V4AW3), SuperSelekt
Геворк Фёдорович
+7-988-577-6З-ЧЧ
Геворк Фёдорович
+7-988-577-6З-ЧЧ
- 818
- Сообщения: 895
- Зарегистрирован: 01 авг 2011, 19:52
- Двигатель:: 4D56Т
- Мой автомобиль(и):: Pajero II 2.5TD МКПП SS коротыш 93г.
- Откуда: Ногинск МО
- Благодарил (а): 31 раз
- Поблагодарили: 13 раз
Re: Вопросы по раздатке и датчик переднего моста
de, ну хз..
GeWork протестит те электрик пусть все датчики, а там видно будет..
GeWork протестит те электрик пусть все датчики, а там видно будет..
Intercooler Turbo Tractor
- GeWork
- Сообщения: 2026
- Зарегистрирован: 19 янв 2012, 01:19
- Двигатель:: 4M40 2.8TD
- Мой автомобиль(и):: Pajero II 1994 5дв. Японец АКПП, SuperSelekt
- Откуда: Ростов-на-дону
- Откуда: Ростов-на-дону
- Благодарил (а): 35 раз
- Поблагодарили: 24 раза
Re: Вопросы по раздатке и датчик переднего моста
Как всетаки добраться до датчиков, через какой, такой лючек? Разобрал консоль , там единственный лючек, где селектор раздатки
Pajero II 1994 5дв. Японец 4M40 2.8TD, АКПП (V4AW3), SuperSelekt
Геворк Фёдорович
+7-988-577-6З-ЧЧ
Геворк Фёдорович
+7-988-577-6З-ЧЧ
